Connector End View (C1021) - HEADLAMP ASSEMBLY, LEFT
Connector:C1021
Description
HEADLAMP ASSEMBLY, LEFT
Color
BK
Harness
14290
Base Part #
13008
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLF04 (BN-BU) | 20 | CTRL MOD. - BEAM LOW LEFT | HID |
| 1 | GD120 (BK-GN) | 20 | GROUND - FENDER FRONT LEFT | halogen |
| 2 | CLF04 (BN-BU) | 20 | CTRL MOD. - BEAM LOW LEFT | halogen |
| 2 | SBB57 (RD) | 20 | FUSE - 57 OR CIRCUIT BREAKER | HID |
| 3 | CLF02 (GY-BN) | 20 | CTRL MOD. - BEAM HIGH LEFT | |
| 4 | GD120 (BK-GN) | 20 | GROUND - FENDER FRONT LEFT |

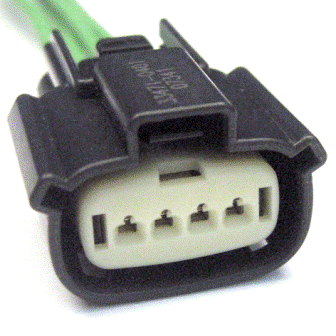

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-925 |
Service Part Number: 8U2Z-14S411-TA Gauge: 14 Pin material: Silver Cavities: 4 Vehicle Uses A/C Compressor Clutch Lamp - Headlamp - High/Low Beam |
