Connector End View (C2114) - INFORMATION CONTROL MODULE
Connector:C2114
Description
INFORMATION CONTROL MODULE
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
SBP32 (VT-RD) |
22 |
FUSE - 32 OR CIRCUIT BREAKER |
|
|
2 |
VDB04 (BU) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
|
|
3 |
VDB05 (WH) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
|
|
4 |
GD214 (BK-BU) |
20 |
GROUND - INSTRUMENT PANEL STRUCTURE |
|

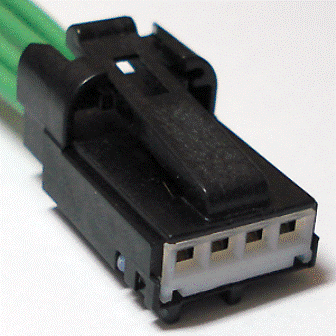

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-982 |
Service Part Number: 6U2Z-14S411-JB Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Module - Auto Lamps Module - Front Interface Sensor - EATC In Car Temperature Sensor - Sunload Solenoid - Brake Shift Park Interlock Switch - Door Lock (LH) Switch - Door Lock (RH) |
