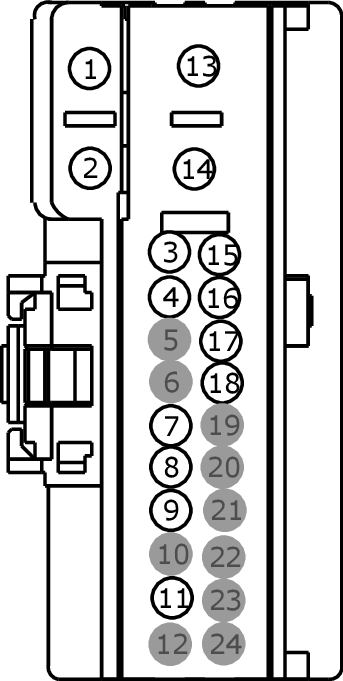

Connector End View (C832) - REAR DOOR MODULE (RDM) RH
Connector:C832
Description
REAR DOOR MODULE (RDM) RH
Color
Harness
14632
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
SBP30 (BN-RD) |
12 |
FUSE - 30 OR CIRCUIT BREAKER |
|
|
2 |
GD383 (BK-WH) |
12 |
GROUND - CROSS MEMBER MIDDLE PASSENGER OR RIGHT |
|
|
3 |
CPW59 (VT) |
26 |
SWITCH - POWER WINDOW REAR (BACKLIGHT) # UP OR RIGHT |
|
|
4 |
LPW54 (BN-GN) |
22 |
CTRL MOD. - WINDOW MOTOR REAR RIGHT # SENSORS + |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
VPW56 (BN-BU) |
22 |
CTRL MOD. - WINDOW MOTOR REAR RIGHT # SENSOR 1 |
|
|
8 |
VPW57 (BU-GY) |
22 |
CTRL MOD. - WINDOW MOTOR REAR RIGHT # SENSOR 2 |
|
|
9 |
CPW23 (GY) |
26 |
SWITCH - POWER WINDOW REAR RIGHT # DOWN |
|
|
10 |
* |
* |
Not Used |
|
|
11 |
CPW24 (WH) |
26 |
SWITCH - POWER WINDOW REAR RIGHT # UP |
|
|
12 |
* |
* |
Not Used |
|
|
13 |
CPW53 (YE-OG) |
12 |
CTRL MOD. - WINDOW MOTOR REAR RIGHT # DOWN |
|
|
14 |
CPW52 (VT-WH) |
12 |
CTRL MOD. - WINDOW MOTOR REAR RIGHT # UP |
|
|
15 |
RPL72 (BN-WH) |
22 |
CTRL MOD. - DOOR LOCK # LATCH REAR PASSENGER SIDE |
|
|
16 |
VDN10 (BN) |
22 |
CTRL MOD. - LIN BUS # PASSENGER OR RIGHT HAND DOOR MODULE |
|
|
16 |
VDN10 (BN-VT) |
22 |
CTRL MOD. - LIN BUS # PASSENGER OR RIGHT HAND DOOR MODULE |
|
|
17 |
RPW55 (GY-VT) |
22 |
CTRL MOD. - WINDOW MOTOR REAR RIGHT # SENSORS - |
|
|
18 |
RPW09 (BN) |
22 |
CTRL MOD. - POWER WINDOW SWITCH REAR RIGHT GROUND |
|
|
18 |
RPW09 (BN) |
26 |
CTRL MOD. - POWER WINDOW SWITCH REAR RIGHT GROUND |
|
|
19 |
* |
* |
Not Used |
|
|
20 |
* |
* |
Not Used |
|
|
21 |
* |
* |
Not Used |
|
|
22 |
* |
* |
Not Used |
|
|
23 |
* |
* |
Not Used |
|
|
24 |
* |
* |
Not Used |
