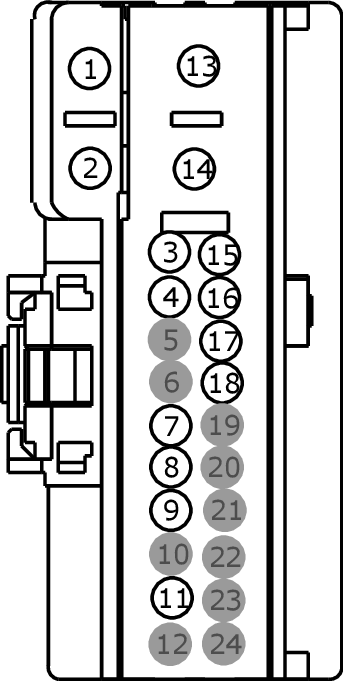

Connector End View (C728) - REAR DOOR MODULE (RDM) LH
Connector:C728
Description
REAR DOOR MODULE (RDM) LH
Color
Harness
14633
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
SBP29 (GY-RD) |
12 |
FUSE - 29 OR CIRCUIT BREAKER |
|
|
2 |
GD382 (BK-GY) |
12 |
GROUND - CROSS MEMBER MIDDLE DRIVER OR LEFT |
|
|
3 |
CPW58 (YE) |
26 |
SWITCH - POWER WINDOW REAR (BACKLIGHT) # DOWN OR LEFT |
|
|
4 |
LPW48 (YE-GY) |
22 |
CTRL MOD. - WINDOW MOTOR REAR LEFT # SENSORS + |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
VPW50 (GN-OG) |
22 |
CTRL MOD. - WINDOW MOTOR REAR LEFT # SENSOR 1 |
|
|
8 |
VPW51 (BN-YE) |
22 |
CTRL MOD. - WINDOW MOTOR REAR LEFT # SENSOR 2 |
|
|
9 |
CPW21 (BN) |
26 |
SWITCH - POWER WINDOW REAR LEFT # DOWN |
|
|
10 |
* |
* |
Not Used |
|
|
11 |
CPW22 (GN) |
26 |
SWITCH - POWER WINDOW REAR LEFT # UP |
|
|
12 |
* |
* |
Not Used |
|
|
13 |
CPW47 (VT-OG) |
12 |
CTRL MOD. - WINDOW MOTOR REAR LEFT # DOWN |
|
|
14 |
CPW46 (GY-BN) |
12 |
CTRL MOD. - WINDOW MOTOR REAR LEFT # UP |
|
|
15 |
RPL71 (BU) |
22 |
CTRL MOD. - DOOR LOCK # LATCH REAR DRIVER SIDE |
|
|
16 |
VDN09 (WH) |
22 |
CTRL MOD. - LIN BUS # DRIVER OR LEFT HAND DOOR MODULE |
|
|
16 |
VDN09 (WH-GN) |
22 |
CTRL MOD. - LIN BUS # DRIVER OR LEFT HAND DOOR MODULE |
|
|
17 |
RPW49 (BU-BN) |
22 |
CTRL MOD. - WINDOW MOTOR REAR LEFT # SENSORS - |
|
|
18 |
RPW07 (GY) |
26 |
CTRL MOD. - POWER WINDOW SWITCH REAR LEFT RETURN |
|
|
18 |
RPW07 (GY-OG) |
22 |
CTRL MOD. - POWER WINDOW SWITCH REAR LEFT RETURN |
|
|
19 |
* |
* |
Not Used |
|
|
20 |
* |
* |
Not Used |
|
|
21 |
* |
* |
Not Used |
|
|
22 |
* |
* |
Not Used |
|
|
23 |
* |
* |
Not Used |
|
|
24 |
* |
* |
Not Used |
