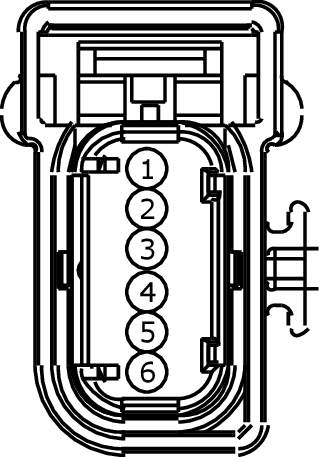

Connector End View (C597) - KEYLESS ENTRY KEYPAD
Connector:C597
Description
KEYLESS ENTRY KEYPAD
Color
Harness
14631
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
SBP10 (RD) |
22 |
FUSE - 10 OR CIRCUIT BREAKER |
|
|
1 |
SBP10 (YE-RD) |
22 |
FUSE - 10 OR CIRCUIT BREAKER |
|
|
2 |
CPK28 (WH) |
22 |
CTRL MOD. - SWITCH KEYLESS KEYPAD ILLUMINATION |
|
|
2 |
CPK28 (WH-GN) |
22 |
CTRL MOD. - SWITCH KEYLESS KEYPAD ILLUMINATION |
|
|
3 |
CPK29 (GY) |
22 |
SWITCH - KEYLESS KEYPAD LINE A |
|
|
3 |
CPK29 (GY-BU) |
22 |
SWITCH - KEYLESS KEYPAD LINE A |
|
|
4 |
CPK30 (VT) |
22 |
SWITCH - KEYLESS KEYPAD LINE B |
|
|
4 |
CPK30 (VT-GN) |
22 |
SWITCH - KEYLESS KEYPAD LINE B |
|
|
5 |
CPK31 (YE) |
22 |
SWITCH - KEYLESS KEYPAD LINE C |
|
|
5 |
CPK31 (YE-GN) |
22 |
SWITCH - KEYLESS KEYPAD LINE C |
|
|
6 |
GD382 (BK) |
22 |
GROUND - CROSS MEMBER MIDDLE DRIVER OR LEFT |
|
|
6 |
GD382 (BK-GY) |
22 |
GROUND - CROSS MEMBER MIDDLE DRIVER OR LEFT |
|
Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1329 |
Service Part Number: DU2Z-14S411-EA Gauge: 20 Pin material: Tin Cavities: 6 Vehicle Uses Antenna - Keyless Entry Handle - Decklid Switch - Keyless Entry Switch - Seatbelt |
