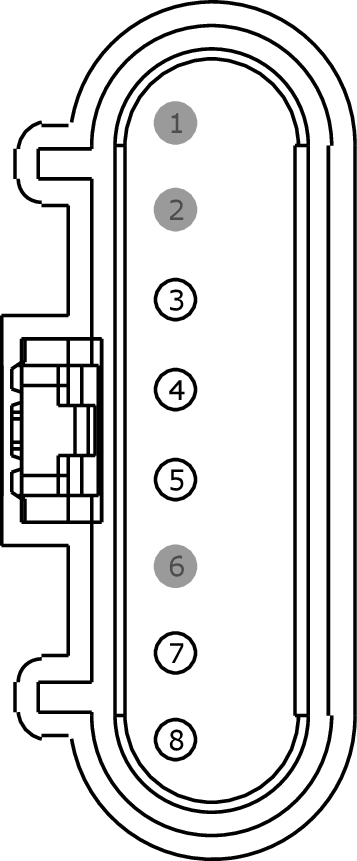

Connector End View (C525) - FRONT DOOR LATCH RELEASE MOTOR LH
Connector:C525
Description
FRONT DOOR LATCH RELEASE MOTOR LH
Color
Harness
14631
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
* |
* |
Not Used |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
CPL26 (GN) |
22 |
SWITCH - LATCH DRIVER # AJAR |
|
|
3 |
CPL26 (GN-VT) |
22 |
SWITCH - LATCH DRIVER # AJAR |
|
|
4 |
CPL30 (BU-BN) |
22 |
SWITCH - LATCH DRIVER # UNLOCK |
|
|
5 |
RPL61 (BN-GN) |
22 |
CTRL MOD. - DOOR LOCK # SWITCH TRIM DOOR LOCK DRIVER |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
CPL11 (GY-BN) |
14 |
CTRL MOD. - DOOR LOCK # ALL LOCK |
|
|
7 |
CPL11 (GN-BN) |
14 |
CTRL MOD. - DOOR LOCK # ALL LOCK |
|
|
8 |
CPL51 (BU-GN) |
14 |
CTRL MOD. - DOOR LOCK # DRIVER UNLOCK |
|
Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1366 |
Service Part Number: 3U2Z-14S411-MBB Gauge: 16 Pin material: Silver Cavities: 8 Vehicle Uses Actuator - Door Lock - LH - Front Actuator - Door Lock - LH - Rear Actuator - Door Lock - RH - Front Actuator - Door Lock - RH - Rear Module - Liftgate Switch - Door Ajar / Interior Lamp Switch - Door Lock (LH) Switch - Door Lock (RH) Switch - Sliding Door Contact |
