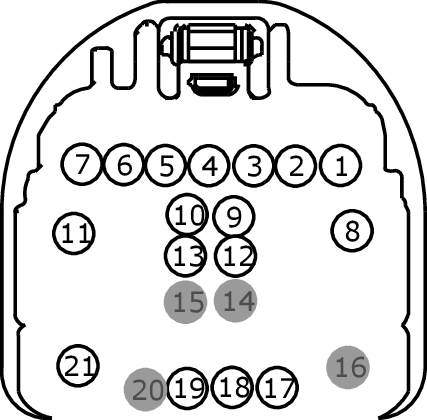

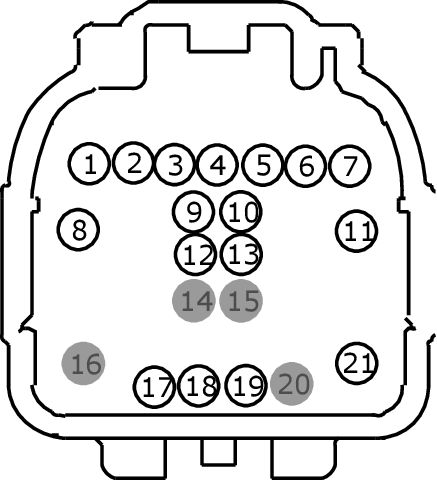

Connector End View (C406) - INLINE
InlineC406
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available
MALE
Harness 14A005
FEMALE
Harness 17N400
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CLN13 (WH-BU) |
20 |
17N400 |
|
1 |
CLN13 (WH-BU) |
22 |
14A005 |
|
2 |
CLS05 (BU-GY) |
20 |
17N400 |
|
2 |
CLS05 (BU-GY) |
22 |
14A005 |
|
3 |
VDN04 (VT-WH) |
20 |
17N400 |
|
3 |
VDN04 (VT-WH) |
22 |
14A005 |
|
3 |
VDN04 (VT-WH) |
22 |
14A005 |
|
3 |
VDN04 (WH) |
22 |
14A005 |
|
4 |
CLS17 (YE-GY) |
20 |
17N400 |
|
4 |
CLS17 (YE-GY) |
22 |
14A005 |
|
5 |
CLS28 (BU-WH) |
20 |
14A005 |
|
5 |
CLS28 (BU-WH) |
20 |
|
|
5 |
CLS28 (BU-WH) |
22 |
14A005 |
|
6 |
CLS37 (WH-BU) |
20 |
14A005 |
|
6 |
CPL10 (GN-WH) |
18 |
17N400 |
|
6 |
CPL10 (GN-WH) |
22 |
14A005 |
|
7 |
CPR89 (BN-BU) |
20 |
17N400 |
|
7 |
CPR89 (BN-BU) |
22 |
14A005 |
|
8 |
CPL10 (GN-WH) |
18 |
|
|
8 |
CPL10 (GN-WH) |
22 |
14A005 |
|
9 |
CBB23 (BN-YE) |
20 |
|
|
10 |
CLS37 (WH-BU) |
20 |
|
|
11 |
GD215 (BK-GY) |
18 |
14A005 |
|
11 |
GD215 (BK-GY) |
20 |
17N400 |
|
12 |
CPL44 (YE-OG) |
22 |
14A005 |
|
12 |
CPL81 (BN-VT) |
20 |
17N400 |
|
12 |
CPL81 (BN-VT) |
22 |
14A005 |
|
13 |
CLN09 (YE-GN) |
20 |
|
|
14 |
* |
* |
17N400 |
|
14 |
CPL44 (YE-OG) |
22 |
14A005 |
|
15 |
* |
* |
17N400 |
|
15 |
CPL60 (BN-YE) |
22 |
14A005 |
|
16 |
* |
* |
|
|
17 |
VMP19 (WH-GN) |
20 |
17N400 |
|
17 |
VMP19 (WH-GN) |
22 |
14A005 |
|
18 |
RMP19 (BN-VT) |
20 |
17N400 |
|
18 |
RMP19 (BN-VT) |
22 |
14A005 |
|
19 |
DMP19 (*) |
20 |
|
|
20 |
* |
* |
|
|
21 |
GD347 (BK-VT) |
16 |
|
|
21 |
GD347 (BK-VT) |
18 |
14A005 |
|
21 |
GD347 (BK-VT) |
20 |
14A005 |
