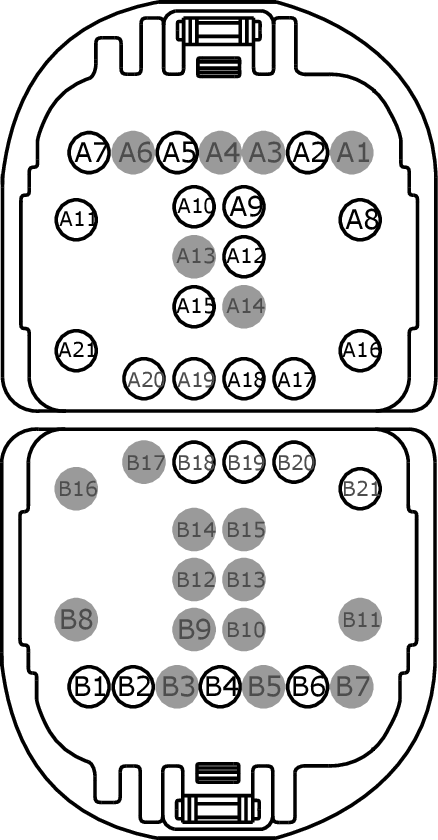

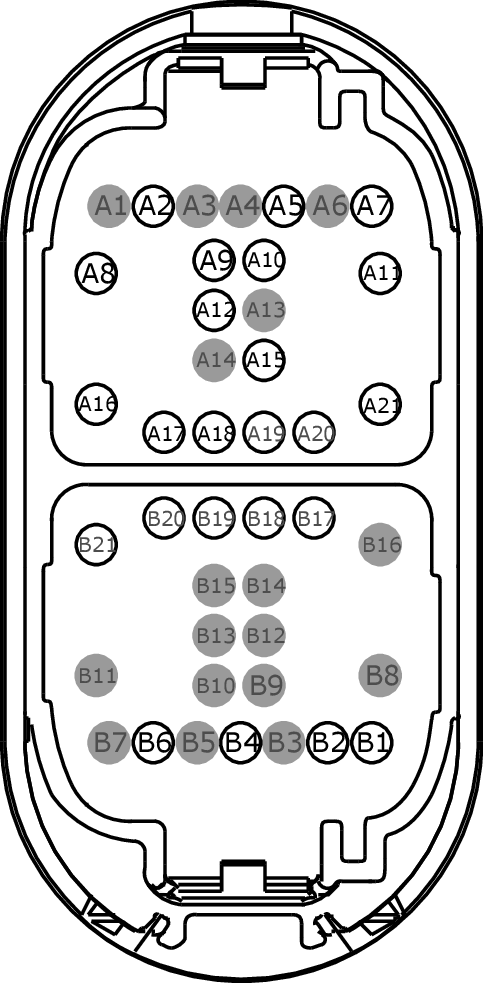

Connector End View (C313) - INLINE
InlineC313
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available
MALE
Harness 14633
FEMALE
Harness 14A005
|
Pin |
Circuit |
Gauge |
Qualifier |
|
A1 |
* |
* |
14A005 |
|
A2 |
CLN09 (YE-GN) |
22 |
14633 |
|
A2 |
CPL89 (BN-BU) |
22 |
14A005 - MKZ |
|
A3 |
* |
* |
14A005 |
|
A3 |
CLN25 (VT) |
22 |
14633 |
|
A4 |
* |
* |
14A005 |
|
A4 |
CPL77 (BU) |
22 |
14633 |
|
A4 |
CPL77 (BU-GN) |
22 |
14633 |
|
A5 |
VPK46 (GY) |
22 |
14633 |
|
A5 |
VPK46 (GY) |
22 |
14A005 - Fusion |
|
A6 |
* |
* |
14A005 |
|
A6 |
VLN73 (GY-BN) |
22 |
14633 |
|
A7 |
CBX07 (GN-RD) |
22 |
14633 |
|
A7 |
CBX07 (GN-RD) |
22 |
14A005 |
|
A8 |
CPL13 (BN-GN) |
14 |
|
|
A9 |
CPL36 (GN) |
22 |
|
|
A10 |
RPK39 (VT) |
22 |
14633 |
|
A10 |
RPK39 (VT) |
22 |
14A005 - Fusion |
|
A10 |
RPK39 (VT-OG) |
22 |
14633 |
|
A11 |
CPL11 (GN-BN) |
14 |
14633 |
|
A11 |
CPL11 (GY-BN) |
14 |
|
|
A12 |
CLN09 (YE-GN) |
22 |
14633 |
|
A12 |
CPL89 (BN) |
22 |
14A005 - Fusion |
|
A13 |
* |
* |
14A005 |
|
A13 |
VPK46 (GY) |
22 |
14633 |
|
A14 |
* |
* |
14A005 |
|
A14 |
CPL42 (GY-YE) |
22 |
14633 |
|
A15 |
VDN09 (WH) |
22 |
14633 |
|
A15 |
VDN09 (WH) |
22 |
14A005 - Fusion |
|
A15 |
VDN09 (WH-GN) |
22 |
14633 |
|
A15 |
VDN09 (WH-GN) |
22 |
14A005 - MKZ |
|
A16 |
SBP29 (GY-RD) |
12 |
14A005 - Fusion |
|
A16 |
SBP29 (GY-RD) |
12 |
14633 |
|
A17 |
VME09 (WH-GN) |
18 |
|
|
A18 |
RME09 (BN-YE) |
18 |
|
|
A19 |
* |
* |
14A005 |
|
A19 |
VME39 (GN-BN) |
20 |
14633 |
|
A20 |
* |
* |
14A005 |
|
A20 |
RME39 (GY-BN) |
20 |
14633 |
|
A21 |
GD382 (BK-GY) |
12 |
|
|
B1 |
VDN05 (YE-GY) |
22 |
14A005 - MKZ |
|
B2 |
CBX07 (GN-RD) |
22 |
14A005 - MKZ |
|
B3 |
* |
* |
14A005 |
|
B4 |
VPK46 (GY) |
22 |
14A005 - MKZ |
|
B5 |
* |
* |
14A005 |
|
B6 |
RPK39 (VT-OG) |
22 |
14A005 - MKZ |
|
B7 |
* |
* |
14A005 |
|
B8 |
* |
* |
14A005 |
|
B9 |
* |
* |
14A005 |
|
B10 |
* |
* |
14A005 |
|
B11 |
* |
* |
14A005 |
|
B12 |
* |
* |
14A005 |
|
B13 |
* |
* |
14A005 |
|
B14 |
* |
* |
14A005 |
|
B15 |
* |
* |
14A005 |
|
B16 |
* |
* |
14A005 |
|
B17 |
* |
* |
14A005 |
|
B18 |
* |
* |
14A005 |
|
B19 |
* |
* |
14A005 |
|
B20 |
* |
* |
14A005 |
|
B21 |
* |
* |
14A005 |
