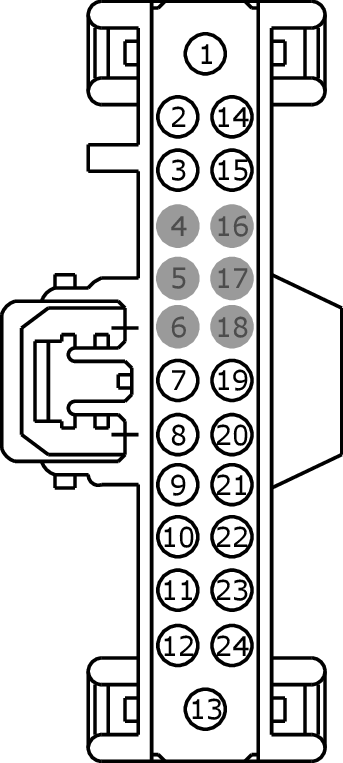

Connector End View (C4821A) - AUDIO FRONT CONTROL MODULE (ACM)
WARNING: This page is about a different car, the 2016 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C4821A
Description
AUDIO FRONT CONTROL MODULE (ACM)
Color
Harness
14B644
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBP33 (WH-BN) | 18 | FUSE - 33 OR CIRCUIT BREAKER | |
| 2 | CME36 (GN-VT) | 22 | CTRL MOD. - AUDIO # AMPLIFIER ANTENNA REAR WINDOW | |
| 3 | CDC54 (WH-GN) | 22 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | SME56 (BN) | 22 | CTRL MOD. - AUDIO # SUBWOOFER 2ND ENABLE | |
| 8 | RME06 (GY-YE) | 22 | CTRL MOD. - AUDIO # SPEAKER CENTER FRONT IP - | |
| 8 | RME18 (YE) | 22 | CTRL MOD. - AUDIO # RADIO RIGHT - | |
| 9 | RME09 (BN-YE) | 22 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR | |
| 9 | RME79 (BN-VT) | 22 | SPEAKER - LEFT REAR - | |
| 10 | RME07 (WH-BN) | 22 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR | |
| 10 | RME58 (BN-BU) | 22 | CTRL MOD. - AUDIO # OUTPUT LEFT 2 - | |
| 11 | RME10 (WH-OG) | 22 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR | |
| 11 | RME59 (WH-GN) | 22 | CTRL MOD. - AUDIO # OUTPUT RIGHT 2 - | |
| 12 | RME12 (BN-BU) | 22 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR | |
| 12 | RME78 (GY) | 22 | SPEAKER - RIGHT REAR - | |
| 13 | GD313 (BK-GN) | 16 | GROUND - PILLAR C OR QUARTER PANEL RIGHT # 2ND POINT | |
| 14 | VDB29 (GN-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 | |
| 15 | VDB30 (WH-GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | DME58 (*) | 20 | CTRL MOD. - AUDIO # OUTPUT 2 | |
| 20 | VME06 (GN) | 22 | CTRL MOD. - AUDIO # SPEAKER CENTER FRONT IP + | |
| 20 | VME18 (VT) | 22 | CTRL MOD. - AUDIO # RADIO RIGHT + | |
| 21 | VME09 (WH-GN) | 22 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR | |
| 21 | VME79 (GY-VT) | 22 | SPEAKER - LEFT REAR + | |
| 22 | VME07 (WH) | 22 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR | |
| 22 | VME58 (YE-VT) | 22 | CTRL MOD. - AUDIO # OUTPUT LEFT 2 + | |
| 23 | VME10 (WH-VT) | 22 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR | |
| 23 | VME59 (YE-OG) | 22 | CTRL MOD. - AUDIO # OUTPUT RIGHT 2 + | |
| 24 | VME12 (BN-WH) | 22 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR | |
| 24 | VME78 (GN-VT) | 22 | SPEAKER - RIGHT REAR + |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1440 |
Service Part Number: FU2Z-14S411-ALA Gauge: 14 20 Pin material: Tin & Silver Cavities: 24 Vehicle Uses DVD Player Module - Audio Control Module - Body Control Module Gateway Radio Test Connector - Diagnostic |
