Connector End View (C907) - VANITY MIRROR, LAMP LH
WARNING: This page is about a different car, the 2016 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C907
Description
VANITY MIRROR, LAMP LH
Color
Harness
17C712
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLN09 (YE-GN) | 22 | RELAY - BATTERY SAVER | |
| 2 | GD383 (BK-WH) | 22 | GROUND - CROSS MEMBER MIDDLE PASSENGER OR RIGHT |

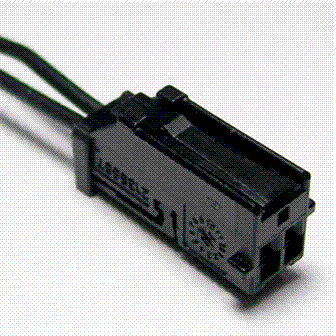

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1412 |
Service Part Number: EU2Z-14S411-TA Gauge: 20 Pin material: Tin Cavities: 2 Vehicle Uses Mirror - Vanity Sensor - A/C Evaporator Temperature |
