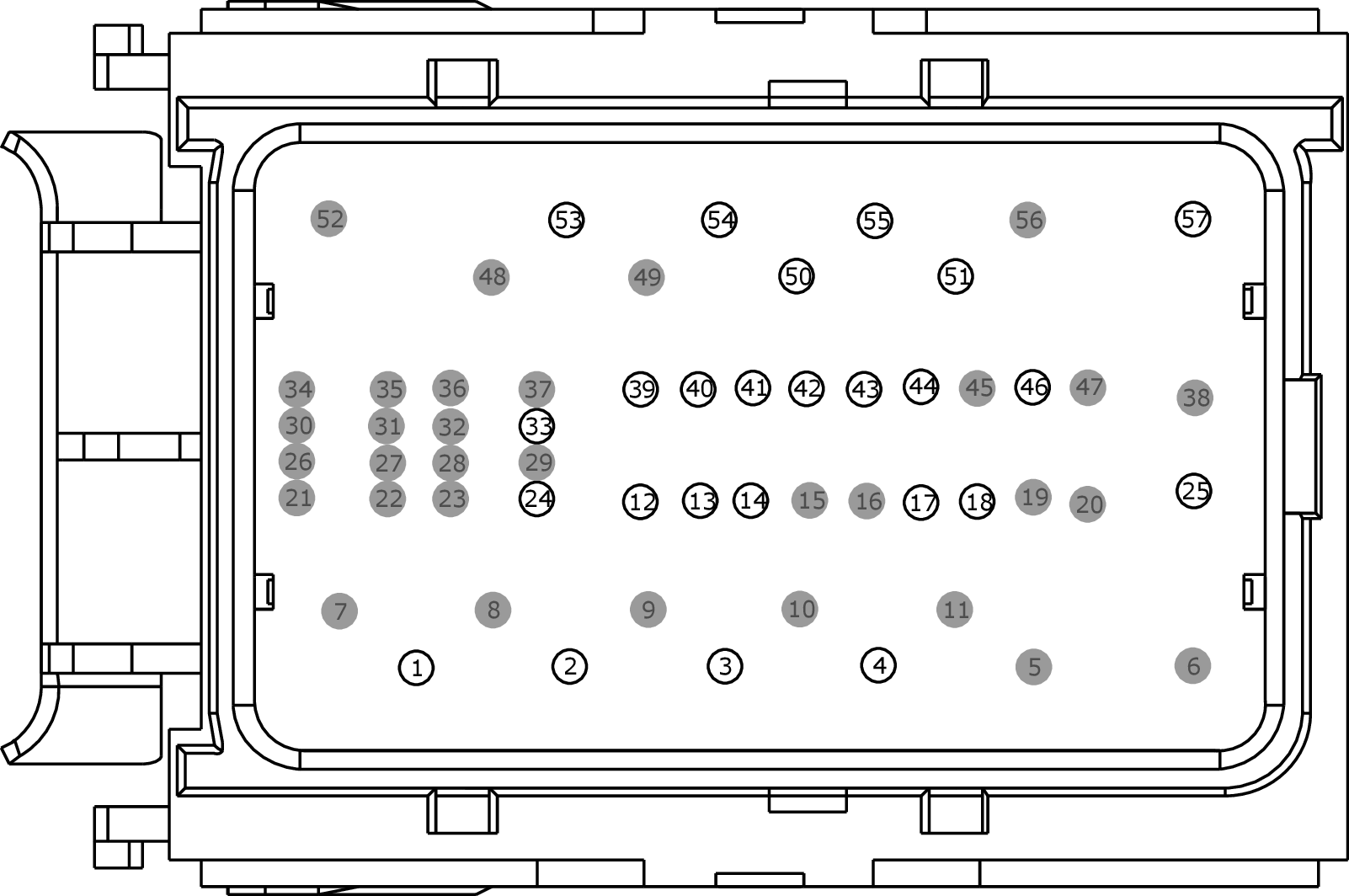

Connector End View (C1035B) - BATTERY JUNCTION BOX (BJB)
WARNING: This page is about a different car, the 2016 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C1035B
Description
BATTERY JUNCTION BOX (BJB)
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBB85 (WH-RD) | 10 | FUSE - 85 OR CIRCUIT BREAKER | |
| 2 | SBB81 (RD) | 10 | FUSE - 81 OR CIRCUIT BREAKER | |
| 3 | SBB77 (GY-RD) | 12 | FUSE - 77 OR CIRCUIT BREAKER | |
| 4 | SBB73 (RD) | 12 | FUSE - 73 OR CIRCUIT BREAKER | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | CRW13 (GN) | 18 | SWITCH - REAR WIPER | |
| 13 | CBB54 (VT-OG) | 20 | FUSE - 54 OR CIRCUIT BREAKER | |
| 14 | CBB55 (BN-BU) | 20 | FUSE - 55 OR CIRCUIT BREAKER | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | CBB21 (BU-GY) | 20 | FUSE - 21 OR CIRCUIT BREAKER | |
| 18 | CBB53 (GY-BN) | 20 | FUSE - 53 OR CIRCUIT BREAKER | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used | |
| 24 | CLN09 (YE-GN) | 20 | RELAY - BATTERY SAVER | |
| 25 | SBB65 (RD) | 14 | FUSE - 65 OR CIRCUIT BREAKER | |
| 26 | * | * | Not Used | |
| 27 | * | * | Not Used | |
| 28 | * | * | Not Used | |
| 29 | * | * | Not Used | |
| 30 | * | * | Not Used | |
| 31 | * | * | Not Used | |
| 32 | * | * | Not Used | |
| 33 | CE622 (BU-OG) | 20 | RELAY - REFUELING CONTROL | |
| 34 | * | * | Not Used | |
| 35 | * | * | Not Used | |
| 36 | * | * | Not Used | |
| 37 | * | * | Not Used | |
| 38 | * | * | Not Used | |
| 39 | CE613 (WH-VT) | 20 | RELAY - POWERTRAIN CONTROL MODULE 2ND | |
| 40 | CBB23 (BN-YE) | 20 | FUSE - 23 OR CIRCUIT BREAKER | |
| 41 | CBB29 (WH-VT) | 18 | FUSE - 29 OR CIRCUIT BREAKER | |
| 42 | CBB24 (VT-GN) | 20 | FUSE - 24 OR CIRCUIT BREAKER | |
| 43 | CPL18 (GY-VT) | 20 | RELAY - FUEL FLAP LOCK | |
| 44 | CBB52 (GN-WH) | 18 | FUSE - 52 OR CIRCUIT BREAKER | |
| 45 | * | * | Not Used | |
| 46 | CBB51 (BN) | 20 | FUSE - 51 OR CIRCUIT BREAKER | |
| 47 | * | * | Not Used | |
| 48 | * | * | Not Used | |
| 49 | * | * | Not Used | |
| 50 | SBB36 (GN-RD) | 18 | FUSE - 36 OR CIRCUIT BREAKER | |
| 51 | SBB17 (RD) | 14 | FUSE - 17 OR CIRCUIT BREAKER | |
| 52 | * | * | Not Used | |
| 53 | SBB80 (VT-RD) | 12 | FUSE - 80 OR CIRCUIT BREAKER | |
| 54 | SBB76 (BN-RD) | 14 | FUSE - 76 OR CIRCUIT BREAKER | |
| 55 | SBB72 (VT-RD) | 10 | FUSE - 72 OR CIRCUIT BREAKER | |
| 56 | * | * | Not Used | |
| 57 | SBB57 (RD) | 10 | FUSE - 57 OR CIRCUIT BREAKER |
