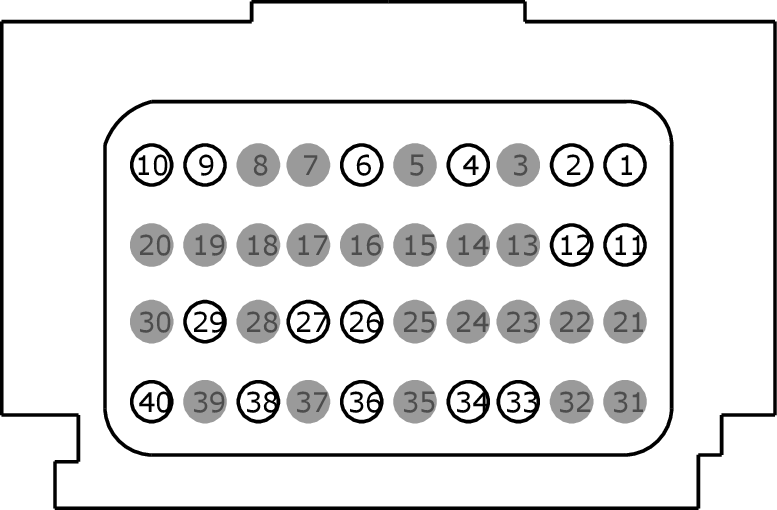

Connector End View (C1458A) - SECONDARY ON BOARD DIAGNOSTIC MODULE C (SOBDMC) / TRANSMISSION CONTROL MODULE (TCM)
Description
SECONDARY ON BOARD DIAGNOSTIC MODULE C (SOBDMC) / TRANSMISSION CONTROL MODULE (TCM)
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
GD120 (BK-GN) |
20 |
GROUND - FENDER FRONT LEFT (PWRGND) |
|
|
2 |
GD120 (BK-GN) |
20 |
GROUND - FENDER FRONT LEFT (PWRGND) |
|
|
3 |
* |
* |
Not Used |
|
|
4 |
VMC02 (BU-WH) |
18 |
CTRL MOD. - POWERTRAIN # CLEAN TACHOMETER OUTPUT |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
SBB18 (YE-RD) |
20 |
FUSE - 18 OR CIRCUIT BREAKER (VBATT) |
|
|
7 |
* |
* |
Not Used |
|
|
8 |
* |
* |
Not Used |
|
|
9 |
CBB51 (BN) |
20 |
FUSE - 51 OR CIRCUIT BREAKER (VPWR) |
|
|
10 |
CBB51 (BN) |
20 |
FUSE - 51 OR CIRCUIT BREAKER (VPWR) |
|
|
11 |
VDB05 (WH) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
|
|
12 |
VDB04 (WH-BU) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
|
|
13 |
* |
* |
Not Used |
|
|
14 |
* |
* |
Not Used |
|
|
15 |
* |
* |
Not Used |
|
|
16 |
* |
* |
Not Used |
|
|
17 |
* |
* |
Not Used |
|
|
18 |
* |
* |
Not Used |
|
|
19 |
* |
* |
Not Used |
|
|
20 |
* |
* |
Not Used |
|
|
21 |
* |
* |
Not Used |
|
|
22 |
* |
* |
Not Used |
|
|
23 |
* |
* |
Not Used |
|
|
24 |
* |
* |
Not Used |
|
|
25 |
* |
* |
Not Used |
|
|
26 |
CHP01 (BU-GN) |
20 |
CTRL MOD. - PTC HEATER # HEATER |
|
|
27 |
CYT30 (GY-VT) |
20 |
ELECTRIC VEHICLE MODE SWITCH (EVM) |
|
|
28 |
* |
* |
Not Used |
|
|
29 |
CBB21 (BU-GY) |
20 |
FUSE - 21 OR CIRCUIT BREAKER (VPWR) |
|
|
30 |
* |
* |
Not Used |
|
|
31 |
* |
* |
Not Used |
|
|
32 |
* |
* |
Not Used |
|
|
33 |
VYT12 (YE-GN) |
20 |
PUMP - TRANSMISSION AUXILIARY # DIAGNOSTIC |
|
|
34 |
VYT11 (VT-GY) |
20 |
CTRL MOD. - TRANSMISSION AUXILIARY PUMP PWM CONTROL |
|
|
35 |
* |
* |
Not Used |
|
|
36 |
CE318 (VT) |
18 |
CTRL MOD. - POWERTRAIN # MOTOR ELECTRONICS COOLING PUMP (MECSP) |
|
|
37 |
* |
* |
Not Used |
|
|
38 |
CE436 (VT-OG) |
20 |
CTRL MOD. -WAKE UP PCM |
|
|
39 |
* |
* |
Not Used |
|
|
40 |
CE613 (WH-VT) |
20 |
RELAY - POWERTRAIN CONTROL MODULE 2ND (TCMRC) |
