Connector End View (C1048) - COOLING FAN MODULE
Description
COOLING FAN MODULE
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CEC05 (VT-GY) |
10 |
RELAY - ENGINE COOLING FAN |
|
|
2 |
GD122 (BK) |
10 |
GROUND - FENDER FRONT LEFT # 3RD POINT |
|
|
3 |
* |
* |
Not Used |
|
|
4 |
VEC03 (WH-BU) |
20 |
CTRL MOD. - COOLING FAN CONTROL VARIABLE (FCV) |
|
Available Pigtail Kits |
|
|

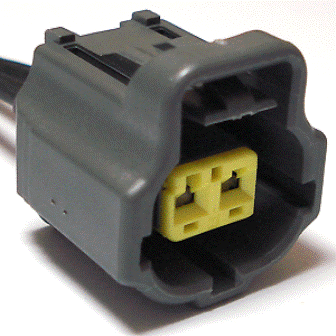

Pigtail Kit Part Number WPT-1361 |
Service Part Number: 9U2Z-14S411-LB Gauge: 10 16 Pin material: Tin (greased) Cavities: 4 Vehicle Uses Motor - Electric Water Pump Motor - Engine Cooling Fan |
|
Pigtail Kit Part Number WPT-935 |
Service Part Number: 9U2Z-14S411-LA Gauge: 10 16 Pin material: Tin Cavities: 4 Vehicle Uses Motor - Engine Cooling Fan |
