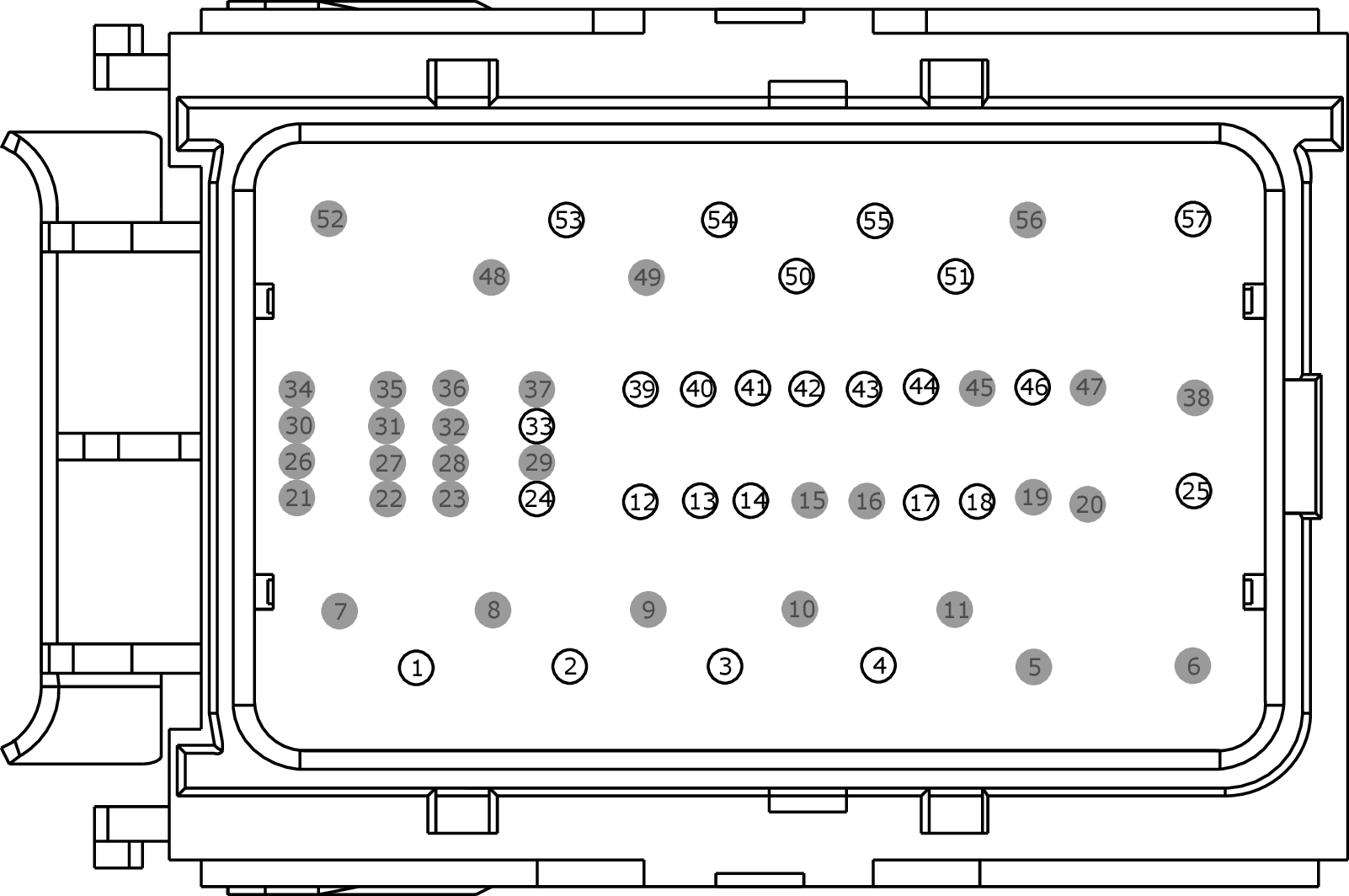

Connector End View (C1035B) - BATTERY JUNCTION BOX (BJB)
Description
BATTERY JUNCTION BOX (BJB)
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
SBB85 (WH-RD) |
10 |
FUSE - 85 OR CIRCUIT BREAKER |
|
|
2 |
SBB81 (RD) |
10 |
FUSE - 81 OR CIRCUIT BREAKER |
|
|
3 |
SBB77 (GY-RD) |
12 |
FUSE - 77 OR CIRCUIT BREAKER |
|
|
4 |
SBB73 (RD) |
12 |
FUSE - 73 OR CIRCUIT BREAKER |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
* |
* |
Not Used |
|
|
8 |
* |
* |
Not Used |
|
|
9 |
* |
* |
Not Used |
|
|
10 |
* |
* |
Not Used |
|
|
11 |
* |
* |
Not Used |
|
|
12 |
CRW13 (GN) |
18 |
SWITCH - REAR WIPER |
|
|
13 |
CBB54 (VT-OG) |
20 |
FUSE - 54 OR CIRCUIT BREAKER |
|
|
14 |
CBB55 (BN-BU) |
20 |
FUSE - 55 OR CIRCUIT BREAKER |
|
|
15 |
* |
* |
Not Used |
|
|
16 |
* |
* |
Not Used |
|
|
17 |
CBB21 (BU-GY) |
20 |
FUSE - 21 OR CIRCUIT BREAKER |
|
|
18 |
CBB53 (GY-BN) |
20 |
FUSE - 53 OR CIRCUIT BREAKER |
|
|
19 |
* |
* |
Not Used |
|
|
20 |
* |
* |
Not Used |
|
|
21 |
* |
* |
Not Used |
|
|
22 |
* |
* |
Not Used |
|
|
23 |
* |
* |
Not Used |
|
|
24 |
CLN09 (YE-GN) |
20 |
RELAY - BATTERY SAVER |
|
|
25 |
SBB65 (RD) |
14 |
FUSE - 65 OR CIRCUIT BREAKER |
|
|
26 |
* |
* |
Not Used |
|
|
27 |
* |
* |
Not Used |
|
|
28 |
* |
* |
Not Used |
|
|
29 |
* |
* |
Not Used |
|
|
30 |
* |
* |
Not Used |
|
|
31 |
* |
* |
Not Used |
|
|
32 |
* |
* |
Not Used |
|
|
33 |
CE622 (BU-OG) |
20 |
RELAY - REFUELING CONTROL |
|
|
34 |
* |
* |
Not Used |
|
|
35 |
* |
* |
Not Used |
|
|
36 |
* |
* |
Not Used |
|
|
37 |
* |
* |
Not Used |
|
|
38 |
* |
* |
Not Used |
|
|
39 |
CE613 (WH-VT) |
20 |
RELAY - POWERTRAIN CONTROL MODULE 2ND |
|
|
40 |
CBB23 (BN-YE) |
20 |
FUSE - 23 OR CIRCUIT BREAKER |
|
|
41 |
CBB29 (WH-VT) |
18 |
FUSE - 29 OR CIRCUIT BREAKER |
|
|
42 |
CBB24 (VT-GN) |
20 |
FUSE - 24 OR CIRCUIT BREAKER |
|
|
43 |
CPL18 (GY-VT) |
20 |
RELAY - FUEL FLAP LOCK |
|
|
44 |
CBB52 (GN-WH) |
18 |
FUSE - 52 OR CIRCUIT BREAKER |
|
|
45 |
* |
* |
Not Used |
|
|
46 |
CBB51 (BN) |
20 |
FUSE - 51 OR CIRCUIT BREAKER |
|
|
47 |
* |
* |
Not Used |
|
|
48 |
* |
* |
Not Used |
|
|
49 |
* |
* |
Not Used |
|
|
50 |
SBB36 (GN-RD) |
18 |
FUSE - 36 OR CIRCUIT BREAKER |
|
|
51 |
SBB17 (RD) |
14 |
FUSE - 17 OR CIRCUIT BREAKER |
|
|
52 |
* |
* |
Not Used |
|
|
53 |
SBB80 (VT-RD) |
12 |
FUSE - 80 OR CIRCUIT BREAKER |
|
|
54 |
SBB76 (BN-RD) |
14 |
FUSE - 76 OR CIRCUIT BREAKER |
|
|
55 |
SBB72 (VT-RD) |
10 |
FUSE - 72 OR CIRCUIT BREAKER |
|
|
56 |
* |
* |
Not Used |
|
|
57 |
SBB57 (RD) |
10 |
FUSE - 57 OR CIRCUIT BREAKER |
