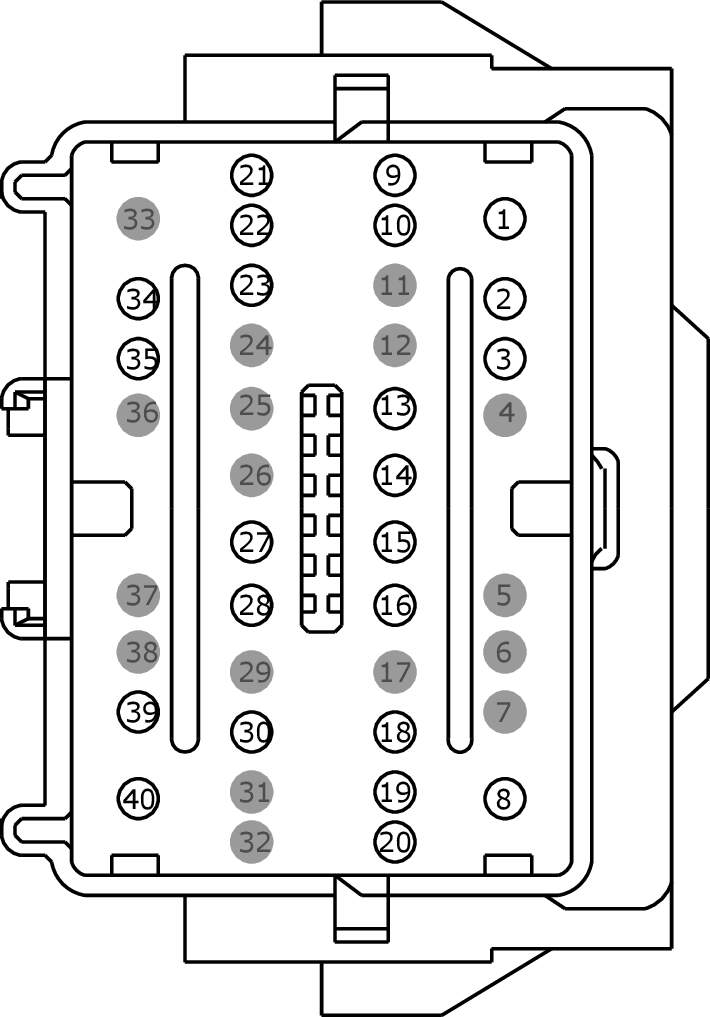

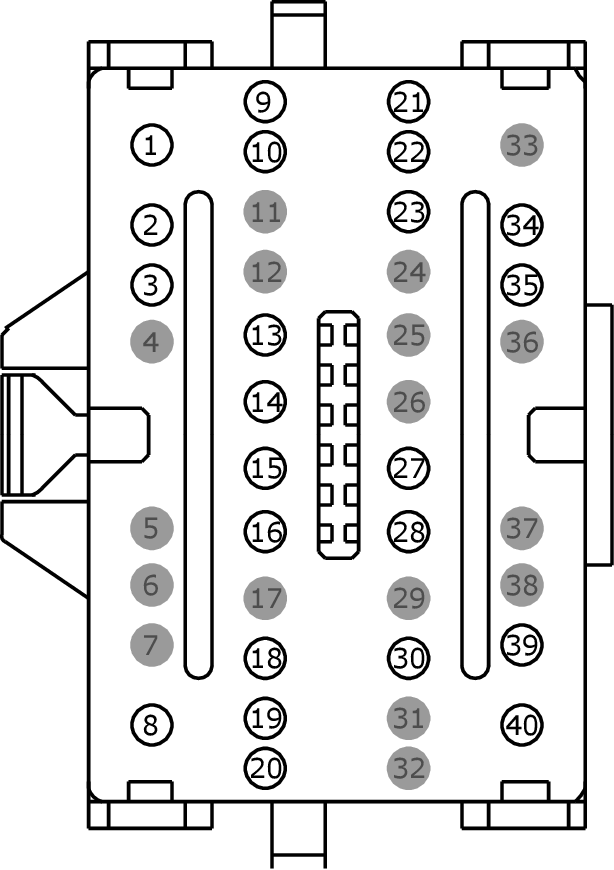

Connector End View (C1010) - INLINE
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available
MALE
Harness 14A005
FEMALE
Harness 12A581
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
VE922 (VT-GN) |
20 |
12A581 |
|
1 |
VE922 (VT-GN) |
4 |
14A005 |
|
2 |
SBB70 (BN-RD) |
12 |
|
|
3 |
SBB77 (GY-RD) |
12 |
|
|
4 |
* |
* |
|
|
5 |
* |
* |
|
|
6 |
* |
* |
|
|
7 |
* |
* |
|
|
8 |
CBK02 (GN) |
18 |
|
|
9 |
CCD04 (GY-YE) |
18 |
|
|
10 |
RCD04 (BU-OG) |
18 |
|
|
11 |
* |
* |
12A581 |
|
11 |
VCF35 (GN) |
22 |
14A005 |
|
12 |
* |
* |
12A581 |
|
12 |
VCF34 (WH) |
22 |
14A005 |
|
13 |
VCA06 (WH-OG) |
20 |
|
|
14 |
RCA20 (BN) |
20 |
|
|
15 |
CE229 (VT-OG) |
20 |
|
|
16 |
CE420 (GY-VT) |
18 |
12A581 |
|
16 |
CE420 (GY-VT) |
20 |
14A005 |
|
17 |
* |
* |
|
|
18 |
VE225 (YE-OG) |
20 |
12A581 |
|
18 |
VE225 (YE-OG) |
22 |
14A005 |
|
19 |
VE518 (BN-WH) |
20 |
12A581 |
|
19 |
VE518 (BN-WH) |
22 |
14A005 |
|
20 |
VE934 (GY-BN) |
20 |
|
|
21 |
CE347 (BU-GN) |
20 |
|
|
22 |
LE230 (BN-BU) |
20 |
|
|
22 |
LE230 (BN-BU) |
20 |
14A005 |
|
22 |
LE230 (BN-BU) |
4 |
14A005 |
|
22 |
LE230 (BN-BU) |
4 |
14A005 |
|
23 |
CE204 (WH-BU) |
22 |
|
|
24 |
* |
* |
12A581 |
|
24 |
CDC54 (WH-GN) |
22 |
14A005 |
|
25 |
* |
* |
|
|
26 |
* |
* |
|
|
27 |
LE424 (YE-GN) |
20 |
12A581 |
|
27 |
LE424 (YE-GN) |
22 |
14A005 |
|
28 |
RE407 (YE-VT) |
20 |
12A581 |
|
28 |
RE407 (YE-VT) |
22 |
14A005 |
|
29 |
* |
* |
|
|
30 |
CRW13 (GN) |
18 |
|
|
30 |
CRW13 (GN) |
20 |
14A005 |
|
31 |
* |
* |
|
|
32 |
* |
* |
|
|
33 |
* |
* |
|
|
34 |
CCB18 (YE-GY) |
12 |
|
|
35 |
CCB19 (GN-BN) |
12 |
|
|
36 |
* |
* |
|
|
37 |
* |
* |
|
|
38 |
* |
* |
|
|
39 |
RE259 (BU) |
20 |
|
|
40 |
RE230 (WH-VT) |
20 |
12A581 |
|
40 |
RE230 (WH-VT) |
4 |
14A005 |
|
40 |
RE407 (YE-VT) |
4 |
14A005 |
