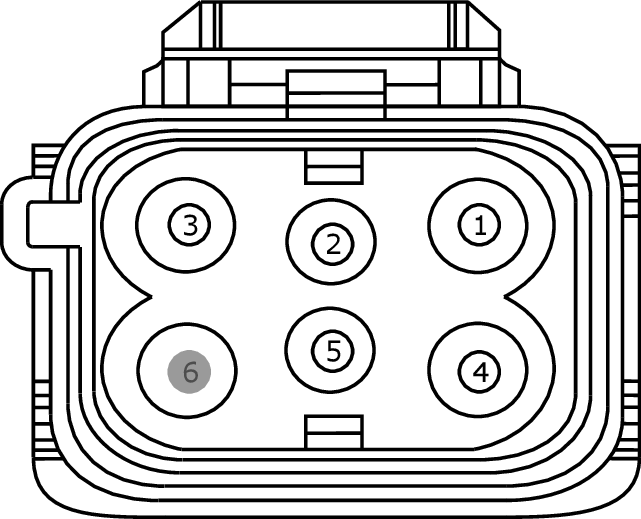

Connector End View (C4455B) - BATTERY CHARGER CONTROL MODULE (BCCM)
Description
BATTERY CHARGER CONTROL MODULE (BCCM)
Color
Harness
14B322
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
RYB57 (GN-YE) |
12 |
GROUND - CHARGER AC/BOND |
|
|
2 |
CYB56 (WH-VT) |
20 |
PORT - HIGH VOLTAGE BATTERY CHARGER INLET # CONTROL PILOT |
|
|
3 |
HYB53 (OG) |
12 |
PORT - HIGH VOLTAGE BATTERY CHARGER INLET 1 (L1) |
|
|
4 |
HYB54 (OG) |
12 |
PORT - HIGH VOLTAGE BATTERY CHARGER INLET 2 (L2) |
|
|
5 |
CYB55 (YE-GY) |
20 |
PORT - HIGH VOLTAGE BATTERY CHARGER INLET # PROXIMITY DETECTION |
|
|
6 |
* |
* |
Not Used |
