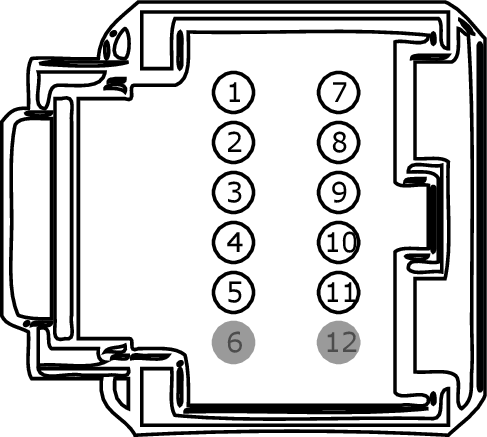

Connector End View (C4237D) - BATTERY ENERGY CONTROL MODULE (BECM)
Description
BATTERY ENERGY CONTROL MODULE (BECM)
Color
GY
Harness
10B694
Base Part #
part# N/A
Service Pigtail
Not Available
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
VYB38 (BK) |
22 |
THERMISTOR - HIGH VOLTAGE BATTERY 6 |
|
|
2 |
VYB39 (BK) |
22 |
THERMISTOR - HIGH VOLTAGE BATTERY 7 |
|
|
3 |
VYB40 (BK) |
22 |
THERMISTOR - HIGH VOLTAGE BATTERY 8 |
|
|
4 |
VYB41 (BK) |
22 |
THERMISTOR - HIGH VOLTAGE BATTERY 9 |
|
|
5 |
VYB42 (BK) |
22 |
THERMISTOR - HIGH VOLTAGE BATTERY 10 |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
RYB38 (BK) |
22 |
THERMISTOR - HIGH VOLTAGE BATTERY 6 |
|
|
8 |
RYB39 (BK) |
22 |
THERMISTOR - HIGH VOLTAGE BATTERY 7 |
|
|
9 |
RYB40 (BK) |
22 |
THERMISTOR - HIGH VOLTAGE BATTERY 8 |
|
|
10 |
RYB41 (BK) |
22 |
THERMISTOR - HIGH VOLTAGE BATTERY 9 |
|
|
11 |
RYB42 (BK) |
22 |
THERMISTOR - HIGH VOLTAGE BATTERY 10 |
|
|
12 |
* |
* |
Not Used |
