Connector End View (C4357) - VIDEO CAMERA
WARNING: This page is about a different variant/trim than selected.
Connector: C4357
Description
VIDEO CAMERA
Color
BK
Harness
14D466/17N400
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CMP10 (WH) |
20 |
FUSE OR CIRCUIT BREAKER |
|
|
2 |
VMP35 (WH-BU) |
22 |
CTRL MOD. - IMAGE PROCESSING MODULE B LIN BUS |
|
|
3 |
RMP31 (GN) |
20 |
REAR VIEW CAMERA RETURN |
|
|
4 |
VMP31 (BU) |
20 |
REAR VIEW CAMERA SIGNAL |
|
|
5 |
GM100 (BK) |
20 |
GROUND |
|
|
6 |
DMP31 (*) |
20 |
REAR VIEW CAMERA SHIELD |
|

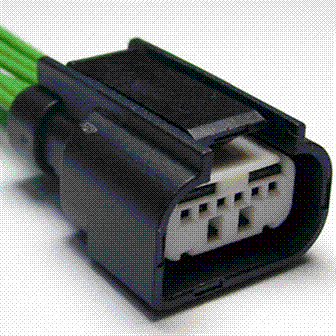

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1280 |
Service Part Number: CU2Z-14S411-AEA Gauge: 20 Pin material: Silver Cavities: 6 Vehicle Uses Camera - Reverse Park Aid |
