Connector End View (C315) - INLINE
Inline C315
Description
INLINE
Color
BK
Base Part #
Service Pigtail
See Below
MALE
Harness 14407
FEMALE
Harness 14A005
|
Pin |
Circuit |
Gauge |
Qualifier |
|
A |
RE515 (WH-BN) |
12 |
14407 |
|
A |
RE515 (WH-BN) |
12 |
14A005 |
|
B |
LE230 (BN-BU) |
20 |
|
|
C |
VE922 (VT-GN) |
20 |
|
|
D |
RMC32 (GN-BU) |
20 |
14A005 |
|
D |
RMC32 (GN-WH) |
20 |
14407 |
|
E |
VMC11 (YE-VT) |
20 |
|
|
F |
CBB46 (WH-BU) |
20 |
14A005 - GTDI |
|
F |
SBB23 (WH-RD) |
20 |
14407 - GTDI |
|
F |
SBB23 (WH-RD) |
20 |
14407 - TiVCT |
|
F |
SBB86 (BN-RD) |
20 |
14A005 - TiVCT |
|
G |
VE761 (BN-BU) |
20 |
14A005 |
|
G |
VE761 (BN-GN) |
20 |
14407 |
|
H |
CE515 (YE-GY) |
12 |
14407 |
|
H |
CE515 (YE-GY) |
12 |
14A005 |
|
J |
DE515 (BK-BU) |
20 |
14407 |
|
J |
DE515 (BK-YE) |
20 |
14A005 |
|
K |
RE407 (YE-VT) |
20 |
14A005 |
|
K |
RE407 (YE-VT) |
20 |
14407 - TiVCT |
|
K |
RE4230 (WH-VT) |
20 |
14407 - GTDI |
|
L |
RMC33 (WH-VT) |
20 |
|
|
M |
VMC23 (GN-OG) |
20 |
|
|
N |
CE114 (GN-BU) |
20 |
|
|
P |
* |
* |
14A005 |
|
P |
CBB46 (WH-BU) |
20 |
14407 |
|

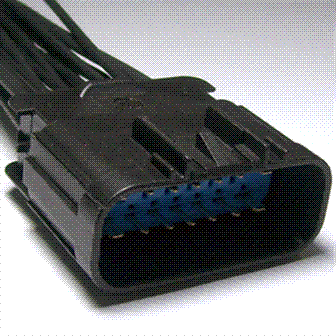

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1363 |
Service Part Number: DU2Z-14S411-AKA Gauge: 14 18 Pin material: Tin & Tin (greased) Cavities: 14 Vehicle Uses: Connector - Inline Mating Connector WPT-1362 |
