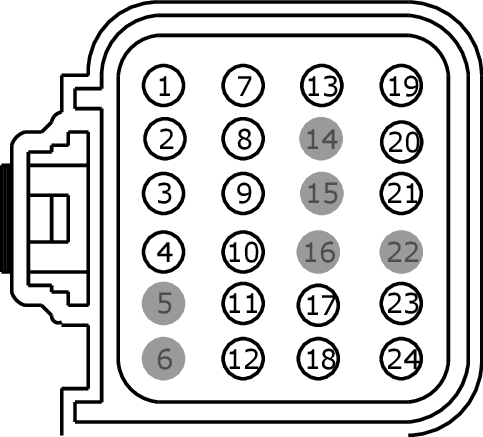

Connector End View (C310A) - RESTRAINTS CONTROL MODULE (RCM)
Connector: C310A
Description
RESTRAINTS CONTROL MODULE (RCM)
Color
GY
Harness
14401
Base Part #
part# N/A
Service Pigtail
Not Available
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CR103 (GY-BU) |
20 |
CTRL MOD. - AIR BAG FRONT PASSENGER 1 + |
|
|
2 |
RR103 (VT-GN) |
20 |
CTRL MOD. - AIR BAG FRONT PASSENGER 1 - |
|
|
3 |
RR101 (YE-GN) |
20 |
CTRL MOD. - AIR BAG DRIVER 1 - |
|
|
4 |
CR101 (VT-BN) |
20 |
CTRL MOD. - AIR BAG DRIVER 1+ |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
CR102 (BU) |
20 |
CTRL MOD. - AIR BAG DRIVER 2 + |
|
|
8 |
RR102 (WH) |
20 |
CTRL MOD. - AIR BAG DRIVER 2 - |
|
|
9 |
RR104 (WH-BU) |
20 |
CTRL MOD. - AIR BAG FRONT PASSENGER 2 - |
|
|
10 |
CR104 (YE-GY) |
20 |
CTRL MOD. - AIR BAG FRONT PASSENGER 2 + |
|
|
11 |
CR168 (WH-GN) |
20 |
CTRL MOD. - PYROTECHNIC STEERING COLUMN + |
|
|
12 |
RR168 (BU-WH) |
20 |
CTRL MOD. - PYROTECHNIC STEERING COLUMN - |
|
|
13 |
CBP41 (BU) |
22 |
FUSE - 41 OR CIRCUIT BREAKER |
|
|
14 |
* |
* |
Not Used |
|
|
15 |
* |
* |
Not Used |
|
|
16 |
* |
* |
Not Used |
|
|
17 |
RR107 (GN-WH) |
18 |
CTRL MOD. - SAFETY BELT INFLATOR SEAT MOUNTED ROW 2 LH SIDE - |
|
|
18 |
CR107 (BU-WH) |
18 |
CTRL MOD. - SAFETY BELT INFLATOR SEAT MOUNTED ROW 2 LH SIDE + |
|
|
19 |
CR167 (YE-VT) |
22 |
EVENT NOTIFICATION SIGNAL (ENS) |
|
|
20 |
CR204 (VT) |
22 |
SENSOR - SEAT BELT BUCKLE ROW 2 LH SIDE |
|
|
21 |
CR206 (BN) |
22 |
SENSOR - SEAT BELT BUCKLE ROW 2 RH SIDE OUTBOARD |
|
|
22 |
* |
* |
Not Used |
|
|
23 |
RR108 (VT-OG) |
18 |
CTRL MOD. - SAFETY BELT INFLATOR SEAT MOUNTED ROW 2 RH SIDE OUTBOARD - |
|
|
24 |
CR108 (GY-BN) |
18 |
CTRL MOD. - SAFETY BELT INFLATOR SEAT MOUNTED ROW 2 RH SIDE OUTBOARD + |
