Connector End View (C287) - SUNLOAD SENSOR
Connector: C287
Description
SUNLOAD SENSOR
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
* |
* |
Not Used |
|
|
2 |
VLF14 (BU-BN) |
22 |
SENSOR - AUTOLAMP DAY/NIGHT (AMBIENT LIGHT) + |
|
|
3 |
* |
* |
Not Used |
|
|
4 |
GD374 (BK-WH) |
20 |
GROUND - TUNNEL (BC3T) |
|

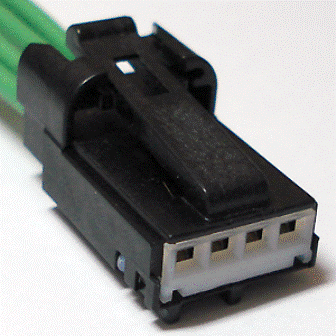

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-982 |
Service Part Number: 6U2Z-14S411-JB Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Module - Auto Lamps Module - Front Interface Sensor - EATC In Car Temperature Sensor - Sunload Solenoid - Brake Shift Park Interlock Switch - Door Lock (LH) Switch - Door Lock (RH) |
