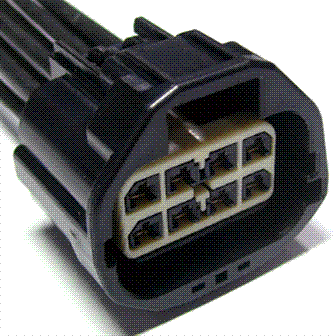

Connector End View (C281) - ALL WHEEL DRIVE (AWD) RELAY MODULE
Connector: C281
Description
ALL WHEEL DRIVE (AWD) RELAY MODULE
Color
BK
Harness
14A005
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CBB70 (YE-BU) |
16 |
FUSE - 70 OR CIRCUIT BREAKER |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
VCF35 (GN) |
22 |
CTRL MOD. - POWERTRAIN # ALL WHEEL DRIVE COMMAND (AWDC) |
|
|
4 |
GD348 (BK-YE) |
18 |
GROUND - PILLAR C OR QUARTER PANEL RIGHT (BC3T) |
|
|
5 |
CCF21 (VT-WH) |
20 |
CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE INTELLIGENT TORQUE CONTROL COUPLING SOLENOID + |
|
|
6 |
VCF34 (WH) |
22 |
CTRL MOD. - ALL WHEEL DRIVE # MONITOR (AWDM) |
|
|
7 |
* |
* |
Not Used |
|
|
8 |
RCF21 (WH-VT) |
20 |
CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE INTELLIGENT TORQUE CONTROL COUPLING SOLENOID - |
|
Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1064 |
Service Part Number: AU2Z-14S411-ACA Gauge: 12 Pin material: Tin Cavities: 8 Vehicle Uses Module - All Wheel Drive |
