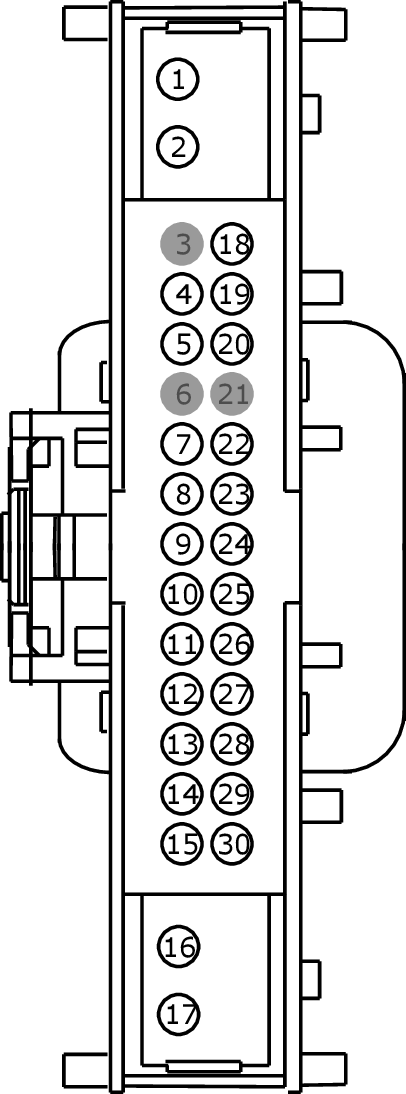

Connector End View (C228B) - HVAC MODULE, DATC
Connector: C228B
Description
HVAC MODULE, DATC
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
Not Available
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
SBB29 (GY-RD) |
16 |
FUSE - 29 OR CIRCUIT BREAKER |
|
|
2 |
SBB29 (GY-RD) |
16 |
FUSE - 29 OR CIRCUIT BREAKER |
|
|
3 |
* |
* |
Not Used |
|
|
4 |
VH441 (WH) |
26 |
SENSOR - DOOR POSITION TEMP. RIGHT |
|
|
5 |
VHA19 (BN) |
26 |
CTRL MOD. - REAR BLOWER # BLOWER OUT |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
VHA09 (VT) |
26 |
SENSOR - AUX. TEMPERATURE DOOR POSITION |
|
|
8 |
VHA18 (YE) |
26 |
SENSOR - AUX. DOOR POSITION PANEL/FLOOR |
|
|
9 |
CHA35 (BU) |
26 |
CTRL MOD. - REAR CLIMATE # REAR SIGNAL FEED 1 |
|
|
10 |
CHA36 (GY) |
26 |
CTRL MOD. - REAR CLIMATE # REAR SIGNAL FEED 2 |
|
|
11 |
CHA37 (WH) |
26 |
CTRL MOD. - REAR CLIMATE # REAR SIGNAL FEED 3 |
|
|
12 |
CH212 (OG) |
26 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 1 / CLOSE (IF PLUS) |
|
|
13 |
CH213 (BN) |
26 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 2 / OPEN (IF PLUS) |
|
|
14 |
VHA39 (BU) |
26 |
CTRL MOD. - REAR CLIMATE # TEMPERATURE OUTPUT |
|
|
15 |
VHS27 (WH) |
26 |
SENSOR - CUSHION TEMP. PASSENGER |
|
|
16 |
CHS11 (VT-GN) |
16 |
HEATER - DRIVER CUSHION / BACK |
|
|
17 |
CHS12 (YE-GN) |
16 |
HEATER - PASSENGER CUSHION / BACK |
|
|
18 |
VH413 (WH) |
26 |
SENSOR - HUMIDITY |
|
|
19 |
VHA25 (BN) |
26 |
CTRL MOD. - REAR CLIMATE # REAR BLOWER CONTROL |
|
|
20 |
CH112 (VT-WH) |
22 |
CTRL MOD. - CLIMATE # AUXILIARY BLOWER SPEED #1 |
|
|
21 |
* |
* |
Not Used |
|
|
22 |
VH417 (YE) |
26 |
SENSOR - SUN LOAD # RIGHT |
|
|
23 |
VH416 (VT) |
26 |
SENSOR - SUN LOAD # LEFT |
|
|
24 |
VHA38 (GY) |
26 |
CTRL MOD. - REAR CLIMATE # MODE OUTPUT |
|
|
25 |
CH242 (VT) |
26 |
CTRL MOD. - CLIMATE # AUX. DOOR MOTOR PANEL/FLOOR COIL 2 / PANEL (IF PLUS) |
|
|
26 |
CH243 (BU) |
26 |
CTRL MOD. - CLIMATE # AUX. DOOR MOTOR PANEL/FLOOR COIL 1 / FLOOR (IF PLUS) |
|
|
27 |
CH244 (GY) |
26 |
CTRL MOD. - CLIMATE # AUX. DOOR MOTOR TEMP. LEFT COIL 2 / OPEN (IF PLUS) |
|
|
28 |
CH245 (BN) |
26 |
CTRL MOD. - CLIMATE # AUX. DOOR MOTOR TEMP. LEFT COIL 1 / CLOSE (IF PLUS) |
|
|
29 |
VH414 (GN) |
26 |
SENSOR - INCAR TEMP. |
|
|
30 |
VHS26 (VT) |
26 |
SENSOR - CUSHION TEMP. DRIVER |
