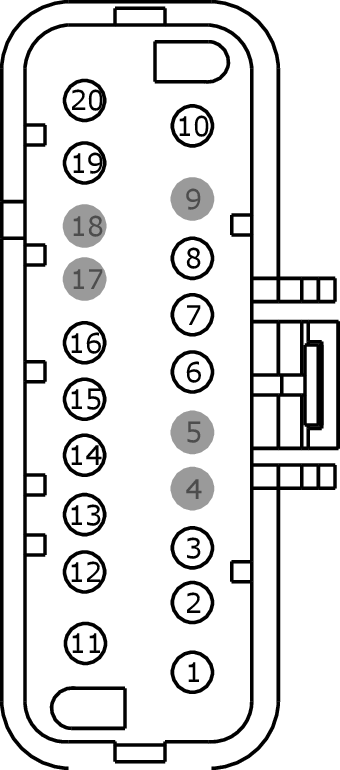

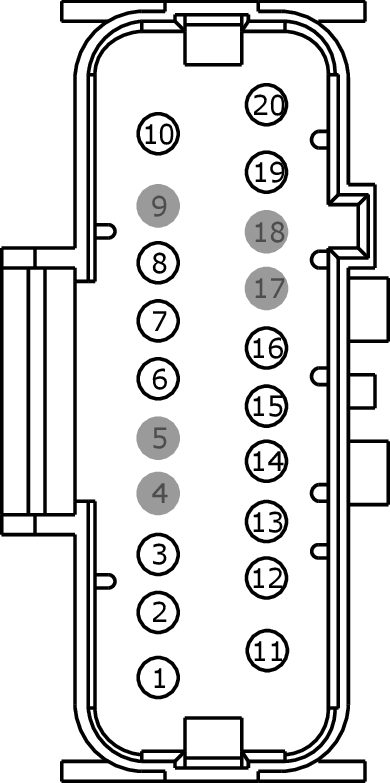

Connector End View (C219) - INLINE
Inline C219
Description
INLINE
Color
BK
Base Part #
Service Pigtail
Not Available
MALE
Harness 14A005
FEMALE
Harness 14334
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
VPL56 (BU-GY) |
22 |
|
|
2 |
VLN33 (GY-VT) |
20 |
|
|
3 |
CLN09 (YE-GN) |
20 |
14A005 |
|
3 |
CLN09 (YE-GN) |
22 |
14334 |
|
4 |
* |
* |
|
|
5 |
* |
* |
|
|
6 |
SBP09 (RD) |
22 |
|
|
7 |
CBB45 (YE) |
22 |
|
|
8 |
CBP32 (GN-VT) |
22 |
|
|
9 |
* |
* |
|
|
10 |
SBB08 (VT-RD) |
16 |
|
|
11 |
GD233 (BK) |
12 |
14A005 |
|
11 |
GD233 (BK) |
14 |
14334 |
|
12 |
GD233 (BK) |
14 |
14A005 |
|
12 |
GD233 (BK) |
16 |
14334 |
|
13 |
DMM23 (*) |
22 |
|
|
14 |
VMM23 (BN-VT) |
22 |
|
|
15 |
VDB06 (GY-OG) |
22 |
|
|
16 |
VDB07 (VT-OG) |
22 |
|
|
17 |
* |
* |
|
|
18 |
* |
* |
|
|
19 |
CLS28 (BU-WH) |
20 |
|
|
20 |
VDN05 (YE-GY) |
22 |
