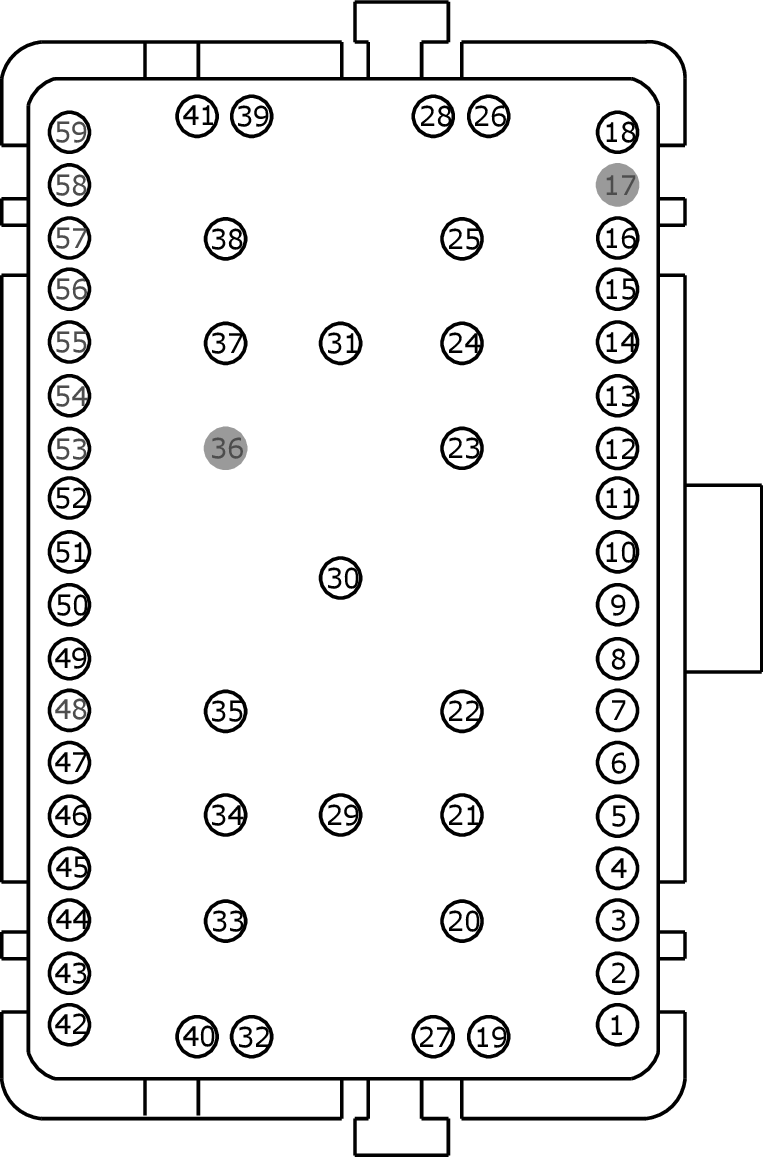

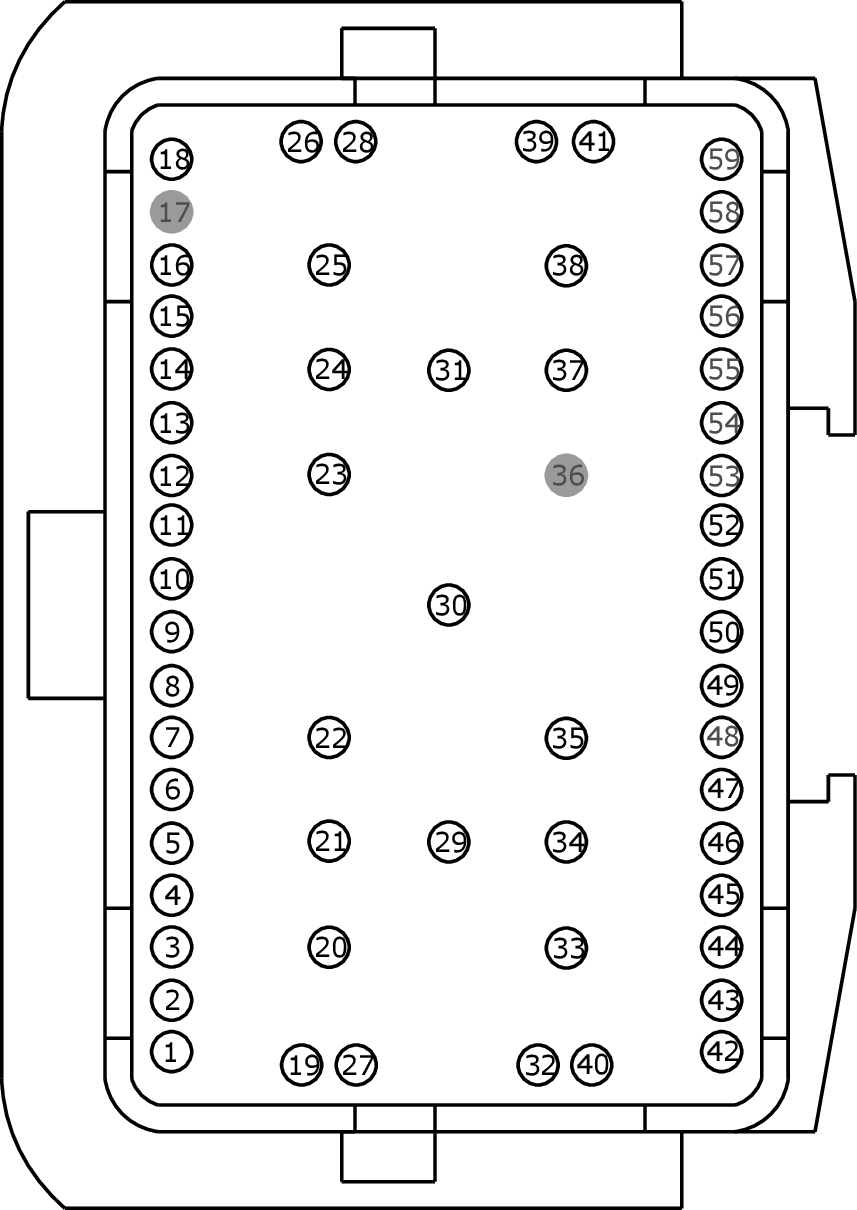

Connector End View (C215) - INLINE
Inline C215
Description
INLINE
Color
BK
Base Part #
Service Pigtail
Not Available
MALE
Harness 14A005
FEMALE
Harness 14401
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
RH111 (GY-BU) |
22 |
|
|
2 |
LH111 (BN) |
26 |
|
|
3 |
RHS41 (GN) |
26 |
14401 |
|
3 |
RHS41 (GN-BN) |
20 |
14A005 |
|
4 |
VHS26 (VT) |
20 |
14A005 |
|
4 |
VHS26 (VT) |
26 |
14401 |
|
5 |
VHS27 (WH) |
26 |
14401 |
|
5 |
VHS27 (WH-OG) |
20 |
14A005 |
|
6 |
VHS42 (GN) |
20 |
14A005 |
|
6 |
VHS42 (GN) |
26 |
14401 |
|
7 |
VHS45 (GY) |
26 |
14401 |
|
7 |
VHS45 (GY-BN) |
20 |
14A005 |
|
8 |
CH244 (GY) |
22 |
14A005 |
|
8 |
CH244 (GY) |
26 |
14401 |
|
9 |
CH245 (BN) |
26 |
14401 |
|
9 |
CH245 (BU-BN) |
22 |
14A005 |
|
10 |
CH242 (VT) |
22 |
14A005 |
|
10 |
CH242 (VT) |
26 |
14401 |
|
11 |
CH243 (BU) |
22 |
14A005 |
|
11 |
CH243 (BU) |
26 |
14401 |
|
12 |
VHA09 (VT) |
26 |
14401 |
|
12 |
VHA09 (VT-BN) |
22 |
14A005 |
|
13 |
VHA18 (YE) |
26 |
14401 |
|
13 |
VHA18 (YE-GN) |
22 |
14A005 |
|
14 |
VHA25 (BN) |
26 |
14401 |
|
14 |
VHA25 (BN-VT) |
22 |
14A005 |
|
15 |
RYA03 (BU) |
26 |
14401 |
|
15 |
RYA03 (BU-BN) |
22 |
14A005 |
|
16 |
LYA03 (YE) |
26 |
14401 |
|
16 |
LYA03 (YE-VT) |
22 |
14A005 |
|
17 |
* |
* |
|
|
18 |
CPK28 (WH-GN) |
22 |
|
|
19 |
VDB06 (GY-OG) |
22 |
|
|
20 |
CHS39 (GN-BU) |
16 |
|
|
21 |
CHS43 (GY-BU) |
16 |
|
|
22 |
CHS02 (YE-BU) |
16 |
14401 |
|
22 |
CHS11 (VT-GN) |
16 |
14A005 |
|
23 |
CHS12 (YE-GN) |
16 |
|
|
24 |
CBP37 (WH) |
16 |
14A005 |
|
24 |
CBP37 (WH) |
20 |
14401 |
|
25 |
CRD13 (GN-VT) |
20 |
|
|
26 |
CPK29 (GY-BU) |
22 |
|
|
27 |
VDB07 (VT-OG) |
22 |
|
|
28 |
CPK30 (VT-GN) |
22 |
|
|
29 |
CAT19 (BU) |
12 |
|
|
30 |
HYA01 (OG-GN) |
16 |
|
|
31 |
HYA02 (OG-WH) |
16 |
|
|
32 |
VPK39 (GN-VT) |
22 |
|
|
33 |
CPL11 (GY-BN) |
14 |
|
|
34 |
CPL51 (BU-GN) |
16 |
|
|
35 |
CPL52 (VT-GY) |
14 |
|
|
36 |
* |
* |
|
|
37 |
CLN09 (YE-GN) |
18 |
14401 |
|
37 |
CLN09 (YE-GN) |
20 |
14A005 |
|
38 |
VLN33 (GY-VT) |
20 |
|
|
39 |
CPK31 (YE-GN) |
22 |
|
|
40 |
RPK39 (VT-OG) |
22 |
|
|
41 |
VDN05 (YE-GY) |
22 |
|
|
42 |
VPK40 (WH-OG) |
22 |
|
|
43 |
CPL45 (BN) |
22 |
|
|
44 |
CPR63 (GY) |
26 |
14401 |
|
44 |
CPR63 (GY-YE) |
22 |
14A005 |
|
45 |
VPK01 (BN) |
26 |
14401 |
|
45 |
VPK01 (BN-YE) |
22 |
14A005 |
|
46 |
RPK01 (WH) |
26 |
14401 |
|
46 |
RPK01 (WH-GN) |
22 |
14A005 |
|
47 |
VDN01 (BU) |
26 |
14401 |
|
47 |
VDN01 (BU-WH) |
22 |
14A005 |
|
48 |
* |
* |
|
|
49 |
VPL56 (BU-GY) |
22 |
|
|
50 |
CR107 (BU-WH) |
18 |
|
|
51 |
RR107 (GN-WH) |
18 |
|
|
52 |
CR204 (VT) |
20 |
14A005 |
|
52 |
CR204 (VT) |
22 |
14401 |
|
53 |
* |
* |
|
|
54 |
* |
* |
|
|
55 |
* |
* |
|
|
56 |
* |
* |
|
|
57 |
* |
* |
|
|
58 |
* |
* |
|
|
59 |
* |
* |
