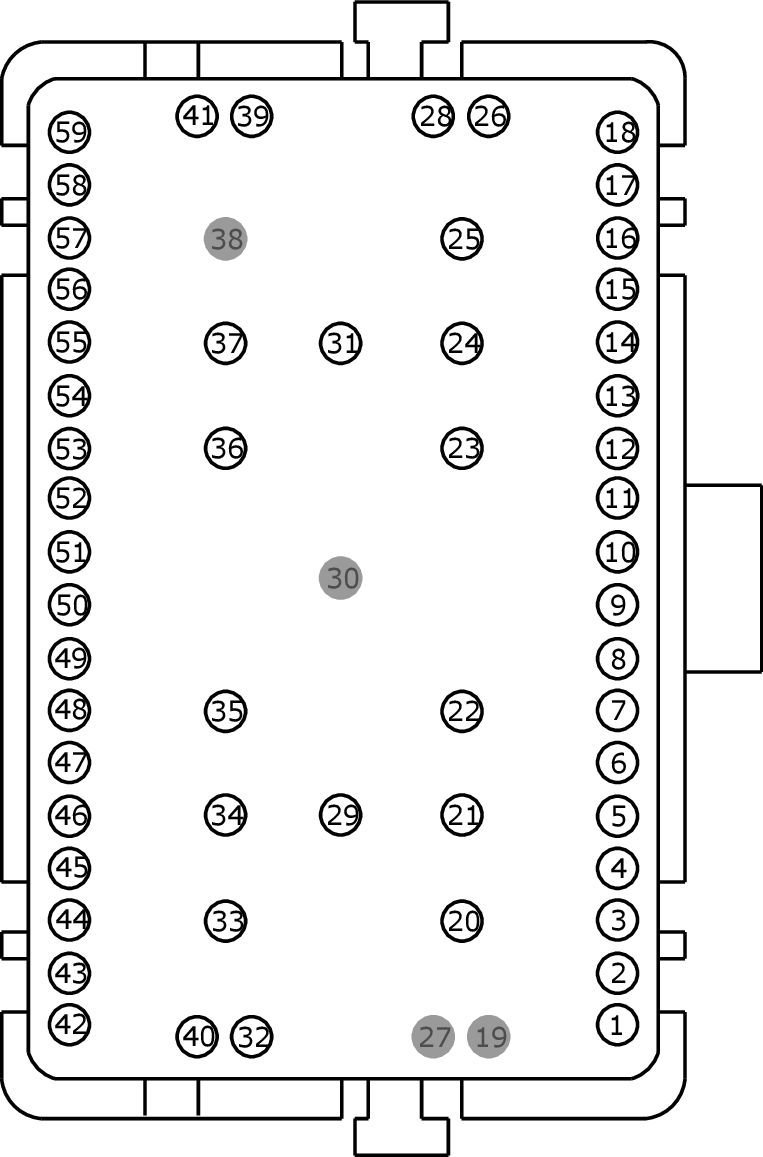

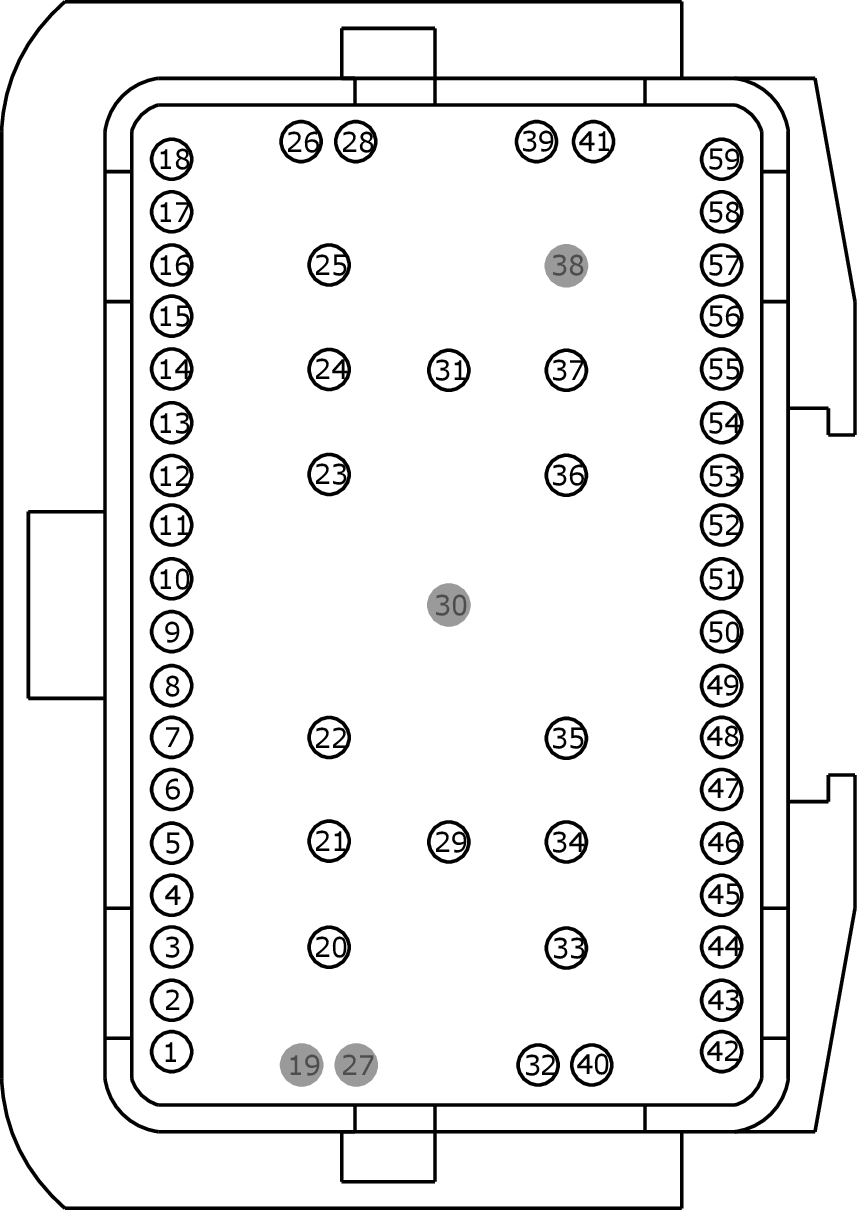

Connector End View (C214) - INLINE
Inline C214
Description
INLINE
Color
BK
Base Part #
Service Pigtail
Not Available
MALE
Harness 14B079
FEMALE
Harness 14401
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
VPK05 (BN-GN) |
22 |
|
|
2 |
RPK05 (YE-OG) |
22 |
|
|
3 |
CMP18 (BN) |
26 |
14B079 |
|
3 |
CMP18 (GN) |
26 |
14401 |
|
4 |
CMP02 (BU) |
26 |
14401 |
|
4 |
CMP02 (GN) |
26 |
14B079 |
|
5 |
VDB13 (BU) |
26 |
4.2 inch display |
|
5 |
VPK32 (BU) |
26 |
14401 - with I/A |
|
5 |
VPK32 (WH-BU) |
22 |
14B079 - with I/A |
|
6 |
LPK32 (GN) |
26 |
14401 - with I/A |
|
6 |
LPK32 (GN-BU) |
22 |
14B079 - with I/A |
|
6 |
VDB14 (VT) |
26 |
4.2 inch display |
|
7 |
RPK32 (YE) |
26 |
14401 - with I/A |
|
7 |
RPK32 (YE-GY) |
22 |
14B079 - with I/A |
|
7 |
VDB04 (BU) |
26 |
14B079 - 4.2 inch display |
|
7 |
VDB04 (WH-BU) |
22 |
14401 - 4.2 inch display |
|
8 |
VDB05 (WH) |
22 |
14401 - 4.2 inch display |
|
8 |
VDB05 (WH) |
26 |
14B079 - 4.2 inch display |
|
8 |
VPK33 (WH) |
22 |
14B079 - with I/A |
|
8 |
VPK33 (WH) |
26 |
14401 - with I/A |
|
9 |
DME45 (*) |
22 |
8 inch display |
|
9 |
DME52 (*) |
22 |
4.2 inch display |
|
10 |
VME45 (BU) |
26 |
8 inch display |
|
10 |
VME52 (BU) |
26 |
4.2 inch display |
|
11 |
RME45 (YE) |
26 |
8 inch display |
|
11 |
RME52 (GY) |
26 |
4.2 inch display |
|
12 |
VME46 (GN) |
26 |
8 inch display |
|
12 |
VME53 (VT) |
26 |
4.2 inch display |
|
13 |
RME46 (WH) |
26 |
8 inch display |
|
13 |
RME53 (BN) |
26 |
4.2 inch display |
|
14 |
DME80 (*) |
22 |
4.2 inch display |
|
14 |
DME88 (*) |
22 |
8 inch display |
|
15 |
VME80 (VT) |
26 |
4.2 inch display |
|
15 |
VME88 (BU) |
26 |
8 inch display |
|
16 |
RME80 (BU) |
26 |
4.2 inch display |
|
16 |
RME88 (GN) |
26 |
8 inch display |
|
17 |
DMM23 (*) |
22 |
4.2 inch display |
|
17 |
LME89 (YE-BU) |
22 |
8 inch display |
|
18 |
RME89 (WH-BU) |
22 |
8 inch display |
|
18 |
VMM23 (BN-VT) |
22 |
4.2 inch display |
|
19 |
* |
* |
|
|
20 |
HYA01 (OG-GN) |
16 |
|
|
21 |
HYA02 (OG-WH) |
16 |
|
|
22 |
SBB20 (GN-RD) |
16 |
|
|
23 |
SBB09 (RD) |
16 |
14B079 |
|
23 |
SBB09 (RD) |
18 |
14401 |
|
24 |
VLN04 (VT-GY) |
20 |
|
|
25 |
CBP34 (VT-BN) |
22 |
|
|
26 |
VLN48 (YE-OG) |
22 |
|
|
27 |
* |
* |
|
|
28 |
VLN49 (YE-GN) |
22 |
|
|
29 |
SBB30 (BN-RD) |
16 |
|
|
30 |
* |
* |
|
|
31 |
GD375 (BK-BU) |
12 |
|
|
32 |
VLN50 (YE-BU) |
22 |
|
|
33 |
GD374 (BK-WH) |
20 |
14401 |
|
33 |
GD374 (BK-WH) |
20 |
14B079 - 4.2 inch display |
|
33 |
GD374 (BK-WH) |
22 |
14B079 - with rear heated seats |
|
33 |
GD374 (BK-WH) |
22 |
14B079 - with rear heated seats |
|
34 |
CHS39 (GN-BU) |
16 |
|
|
35 |
CHS43 (GY-BU) |
16 |
|
|
36 |
CDC41 (WH-BN) |
22 |
14401 - without IA |
|
36 |
CDC41 (WH-BN) |
22 |
14B079 |
|
37 |
SBP09 (RD) |
22 |
|
|
38 |
* |
* |
|
|
39 |
VPK06 (GY-VT) |
22 |
|
|
40 |
RLN44 (BN) |
22 |
|
|
41 |
RPK06 (BU-WH) |
22 |
|
|
42 |
RE407 (YE-VT) |
22 |
|
|
43 |
CET42 (GN-VT) |
22 |
|
|
44 |
CET43 (GY) |
22 |
|
|
45 |
CHA35 (BU) |
26 |
14401 |
|
45 |
CHA35 (BU-BN) |
22 |
14B079 |
|
46 |
CHA36 (GY) |
26 |
14401 |
|
46 |
CHA36 (GY-BN) |
22 |
14B079 |
|
47 |
CHA37 (WH) |
22 |
14B079 |
|
47 |
CHA37 (WH) |
26 |
14401 |
|
48 |
CET53 (BU-OG) |
22 |
|
|
49 |
RHS41 (GN) |
26 |
|
|
50 |
CET52 (GN) |
22 |
14B079 |
|
50 |
CET52 (GN) |
26 |
14401 |
|
51 |
VHS42 (GN) |
26 |
|
|
52 |
VHS45 (GY) |
26 |
|
|
53 |
LYA03 (YE) |
26 |
|
|
54 |
VHA19 (BN) |
22 |
14B079 |
|
54 |
VHA19 (BN) |
26 |
14401 |
|
55 |
VHA39 (BN-BU) |
22 |
14B079 |
|
55 |
VHA39 (BU) |
26 |
14401 |
|
56 |
VHA38 (GY) |
26 |
14401 |
|
56 |
VHA38 (VT-GY) |
22 |
14B079 |
|
57 |
RYA03 (BU) |
26 |
|
|
58 |
LH111 (BN) |
26 |
14401 |
|
58 |
LH111 (BN-WH) |
22 |
14B079 |
|
59 |
RH111 (GY-BU) |
22 |
