Connector End View (C212) - INLINE
Inline C212
Description
INLINE
Color
BK
Base Part #
Service Pigtail
Not Available

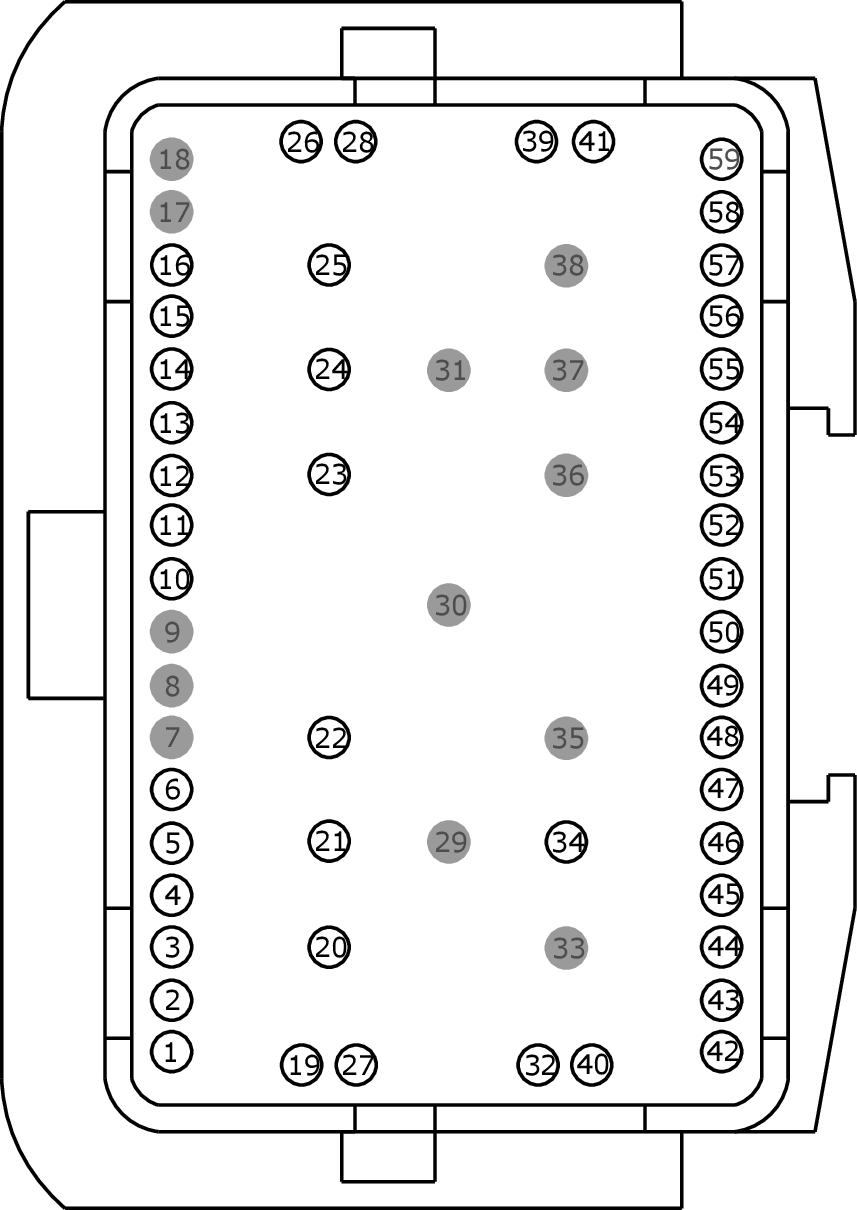

MALE
Harness 14A005

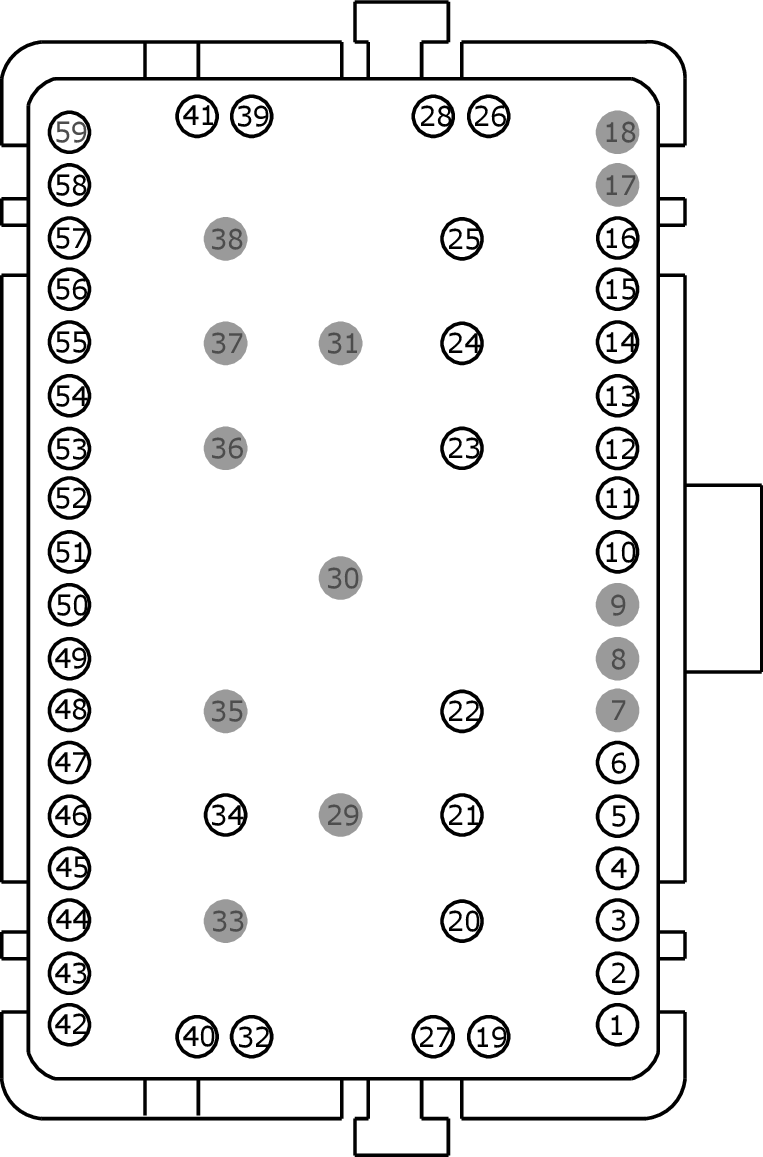

FEMALE
Harness 14401
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
VME06 (GN) |
18 |
|
|
2 |
RME06 (GY-YE) |
18 |
|
|
3 |
CMP02 (BU) |
26 |
|
|
4 |
CMP18 (GN) |
26 |
|
|
5 |
VPK07 (VT) |
18 |
14A005 |
|
5 |
VPK07 (VT) |
26 |
14401 |
|
6 |
RPK07 (GN) |
26 |
14401 |
|
6 |
RPK07 (GN-OG) |
18 |
14A005 |
|
7 |
* |
* |
|
|
8 |
* |
* |
|
|
9 |
* |
* |
|
|
10 |
DME17 (*) |
12 |
14A005 |
|
10 |
DME17 (*) |
22 |
14401 |
|
11 |
VME07 (WH) |
18 |
w/o branded audio system |
|
11 |
VME17 (GN) |
26 |
with branded audio system |
|
12 |
RME07 (WH-BN) |
18 |
w/o branded audio system |
|
12 |
RME17 (GY) |
26 |
with branded audio system |
|
13 |
VME10 (WH-VT) |
18 |
w/o branded audio system |
|
13 |
VME18 (VT) |
26 |
with branded audio system |
|
14 |
RME10 (WH-OG) |
18 |
w/o branded audio system |
|
14 |
RME18 (YE) |
26 |
with branded audio system |
|
15 |
VPK02 (VT) |
26 |
14401 |
|
15 |
VPK02 (VT-WH) |
22 |
14A005 |
|
16 |
RPK02 (GY) |
26 |
14401 |
|
16 |
RPK02 (GY-YE) |
22 |
14A005 |
|
17 |
* |
* |
|
|
18 |
* |
* |
|
|
19 |
VDB04 (WH-BU) |
20 |
14401 |
|
19 |
VDB04 (WH-BU) |
22 |
14A005 |
|
20 |
VME09 (WH-GN) |
18 |
|
|
21 |
RME09 (BN-YE) |
18 |
|
|
22 |
VME12 (BN-WH) |
18 |
|
|
23 |
RME12 (BN-BU) |
18 |
|
|
24 |
VPK08 (WH-OG) |
22 |
|
|
25 |
RPK08 (BN-VT) |
22 |
|
|
26 |
VDB06 (GY-OG) |
22 |
|
|
27 |
VDB05 (WH) |
20 |
14401 |
|
27 |
VDB05 (WH) |
22 |
14A005 |
|
28 |
VDB07 (VT-OG) |
22 |
|
|
29 |
* |
* |
|
|
30 |
* |
* |
|
|
31 |
* |
* |
|
|
32 |
VDB13 (BU-GY) |
22 |
|
|
33 |
* |
* |
|
|
34 |
SME23 (VT-RD) |
22 |
|
|
35 |
* |
* |
|
|
36 |
* |
* |
|
|
37 |
* |
* |
|
|
38 |
* |
* |
|
|
39 |
VDB13 (BU-GY) |
22 |
|
|
40 |
VDB14 (VT-GY) |
22 |
|
|
41 |
VDB14 (VT-GY) |
22 |
|
|
42 |
VMP19 (WH-GN) |
22 |
|
|
43 |
RMP19 (BN-VT) |
22 |
|
|
44 |
DMP19 (*) |
22 |
|
|
45 |
VME80 (VT) |
26 |
|
|
46 |
RME80 (BU) |
26 |
|
|
47 |
DME80 (*) |
22 |
|
|
48 |
VMM23 (BN-VT) |
22 |
|
|
49 |
DMM23 (*) |
22 |
|
|
50 |
CR108 (GY-BN) |
18 |
|
|
51 |
RR108 (VT-OG) |
18 |
|
|
52 |
CR206 (BN) |
20 |
14A005 |
|
52 |
CR206 (BN) |
22 |
14401 |
|
53 |
VMC11 (YE) |
26 |
14401 |
|
53 |
VMC11 (YE-VT) |
20 |
14A005 |
|
54 |
RMC32 (GN) |
26 |
14401 |
|
54 |
RMC32 (GN-BU) |
20 |
14A005 |
|
55 |
VMC23 (GN-OG) |
20 |
14A005 |
|
55 |
VMC23 (OG) |
26 |
14401 |
|
56 |
RMC33 (WH) |
26 |
14401 |
|
56 |
RMC33 (WH-VT) |
20 |
14A005 |
|
57 |
CR167 (YE-VT) |
20 |
14A005 |
|
57 |
CR167 (YE-VT) |
22 |
14401 |
|
58 |
VME43 (BU) |
20 |
|
|
59 |
* |
* |
