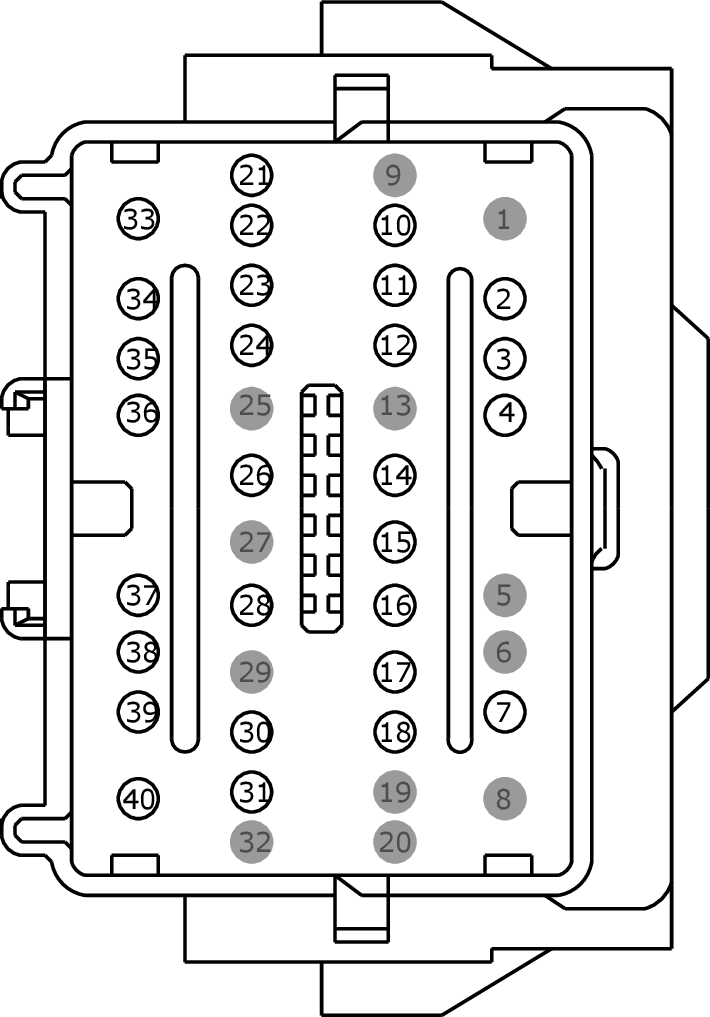

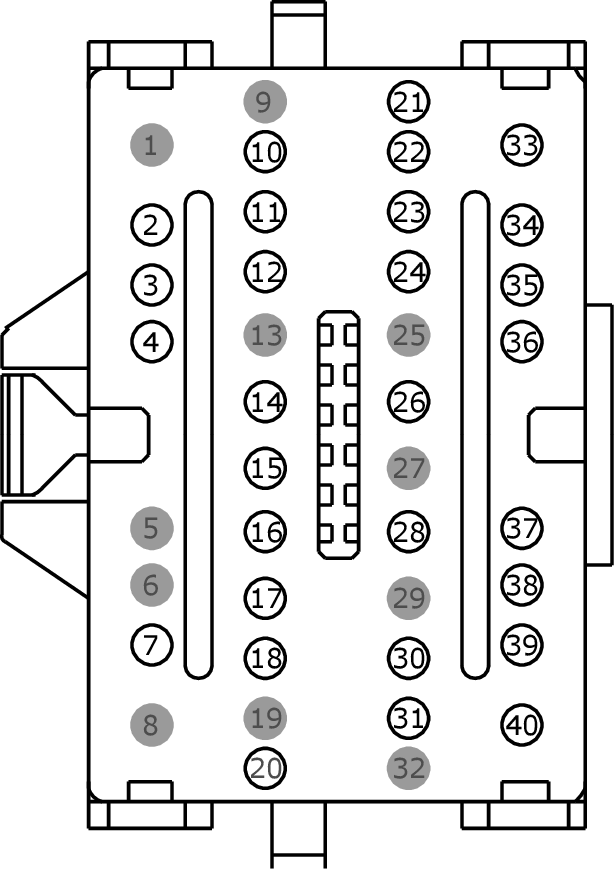

Connector End View (C210) - INLINE
Inline C210
Description
INLINE
Color
NA
Base Part #
Service Pigtail
Not Available
MALE
Harness 14401
FEMALE
Harness 14290
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
* |
* |
|
|
2 |
CH402 (YE-GN) |
12 |
|
|
3 |
SBB29 (GY-RD) |
16 |
|
|
4 |
SBB30 (BN-RD) |
16 |
|
|
5 |
* |
* |
|
|
6 |
* |
* |
|
|
7 |
SBB03 (BU-RD) |
12 |
|
|
8 |
* |
* |
|
|
9 |
* |
* |
|
|
10 |
CET42 (GN-VT) |
20 |
14401 - DATC |
|
10 |
CET42 (GN-VT) |
22 |
|
|
11 |
CET43 (GY) |
20 |
14401 - DATC |
|
11 |
CET43 (GY) |
22 |
14290 |
|
12 |
RE406 (GY-VT) |
22 |
14290 - GTDI |
|
12 |
RE407 (YE-VT) |
20 |
14401 - DATC |
|
12 |
RE407 (YE-VT) |
22 |
14290 - TiVCT |
|
12 |
RE407 (YE-VT) |
22 |
14401 |
|
13 |
* |
* |
|
|
14 |
CRW15 (BN-WH) |
18 |
14290 |
|
14 |
CRW15 (BN-WH) |
20 |
14401 |
|
15 |
VDN05 (YE-GY) |
18 |
14290 |
|
15 |
VDN05 (YE-GY) |
20 |
14401 - DATC |
|
15 |
VDN05 (YE-GY) |
22 |
14401 |
|
16 |
CH112 (VT-WH) |
22 |
|
|
17 |
CH123 (VT-GN) |
22 |
|
|
18 |
CRD02 (BN-BU) |
22 |
|
|
19 |
* |
* |
|
|
20 |
* |
* |
|
|
21 |
CBP38 (GY-BU) |
22 |
|
|
22 |
CDC35 (BU-WH) |
22 |
|
|
23 |
CE336 (GN-WH) |
22 |
|
|
24 |
CE436 (VT-OG) |
22 |
|
|
25 |
* |
* |
|
|
26 |
CCB08 (VT-WH) |
20 |
14290 |
|
26 |
CCB08 (VT-WH) |
22 |
14401 |
|
27 |
* |
* |
|
|
28 |
CMC20 (VT) |
22 |
|
|
29 |
* |
* |
|
|
30 |
VDB04 (WH-BU) |
20 |
14401 - DATC |
|
30 |
VDB04 (WH-BU) |
22 |
|
|
31 |
VDB05 (WH) |
20 |
14401 - DATC |
|
31 |
VDB05 (WH) |
22 |
|
|
32 |
* |
* |
|
|
33 |
LPP06 (YE-BU) |
20 |
|
|
34 |
SBB09 (RD) |
16 |
14290 |
|
34 |
SBB09 (RD) |
18 |
14401 |
|
35 |
SBB20 (GN-RD) |
16 |
|
|
36 |
SBB21 (GY-RD) |
16 |
|
|
37 |
CRD13 (GN-VT) |
20 |
|
|
38 |
CPP01 (WH-OG) |
18 |
14401 |
|
38 |
CPP01 (WH-OG) |
20 |
14290 |
|
39 |
CPP05 (WH-VT) |
18 |
14401 |
|
39 |
CPP05 (WH-VT) |
20 |
14290 |
|
40 |
RPP06 (GN) |
20 |
