Connector End View (C205) - HEADLAMP SWITCH
Connector: C205
Description
HEADLAMP SWITCH
Color
GY
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
VLN04 (VT-GY) |
20 |
CTRL MOD. - IP/SWITCH ILLUMINATION |
|
|
2 |
CLS34 (GY) |
20 |
SWITCH - PARK LAMPS |
|
|
3 |
GD375 (BK-BU) |
22 |
GROUND - TUNNEL # 2ND POINT (BC3T) |
|
|
4 |
CLF19 (VT-GN) |
20 |
SWITCH - AUTOLAMP (1) ON |
|
|
5 |
CLF21 (GY-VT) |
20 |
SWITCH - FOG LAMPS FRONT |
|
|
6 |
CLF23 (WH-VT) |
20 |
SWITCH - HEADLAMP OFF |
|
|
7 |
CLF24 (YE-BU) |
20 |
SWITCH - HEADLAMP ON |
|
|
8 |
GD375 (BK-BU) |
22 |
GROUND - TUNNEL # 2ND POINT (BC3T) |
|
|
9 |
* |
* |
Not Used |
|
|
10 |
CLF28 (BN-WH) |
20 |
CTRL MOD. - INDICATOR FOG LAMPS FRONT |
|

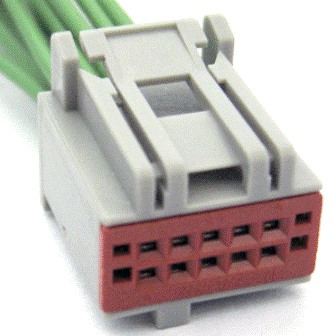

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-934 |
Service Part Number: 3U2Z-14S411-LSB Gauge: 18 Pin material: Silver Cavities: 10 Vehicle Uses Lamp - Headlamp Switch Module - Lighting Control Module - Reverse Park Aid (RPA) Module - Seat Memory Radio Switch - Headlamp Switch - Headlamp / Foglamp Switch - Multifunction Switch - Power Window - Driver Switch - Turn Signal |
