Connector End View (C144) - INLINE
Inline C144
Description
INLINE
Color
BK
Base Part #
Service Pigtail
Not Available

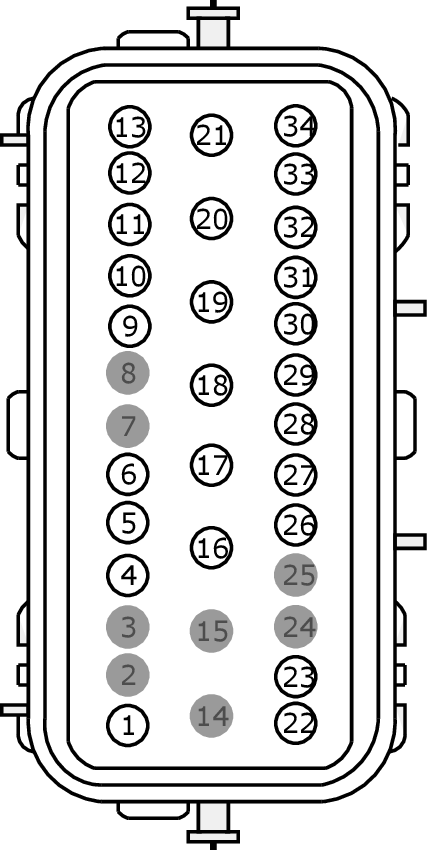

MALE
Harness 14B060

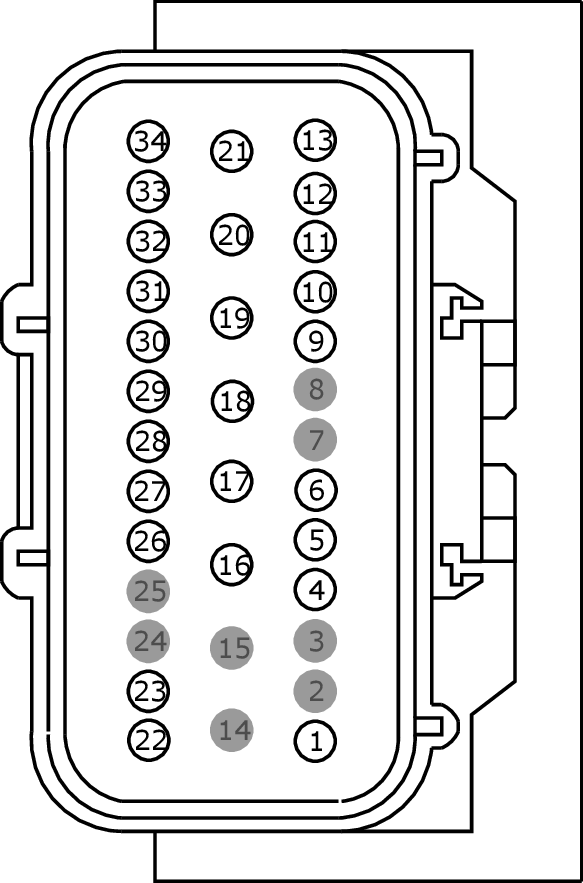

FEMALE
Harness 14290
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
VE462 (WH) |
18 |
14B060 |
|
1 |
VE462 (WH-BN) |
20 |
14290 |
|
2 |
* |
* |
14B060 |
|
2 |
CBB89 (VT-GY) |
18 |
14290 |
|
3 |
* |
* |
14B060 |
|
3 |
CBB89 (VT-GY) |
20 |
14290 |
|
4 |
CBB67 (GN-BN) |
18 |
|
|
5 |
CBB92 (GN-WH) |
20 |
|
|
6 |
CBB70 (YE) |
18 |
14B060 |
|
6 |
CBB70 (YE-BU) |
20 |
14290 |
|
7 |
* |
* |
14290 |
|
7 |
CE148 (YE-GY) |
20 |
14B060 |
|
8 |
* |
* |
14B060 |
|
8 |
GD120 (BK-GN) |
16 |
14290 |
|
9 |
VDC61 (VT-GN) |
20 |
|
|
10 |
LE424 (YE-GN) |
20 |
|
|
11 |
RE407 (YE-VT) |
18 |
14290 |
|
11 |
RE407 (YE-VT) |
20 |
14B060 |
|
12 |
CDC10 (BU-OG) |
20 |
|
|
13 |
CDC15 (VT) |
20 |
|
|
14 |
* |
* |
14B060 |
|
14 |
SBB43 (BU-RD) |
12 |
14290 |
|
15 |
* |
* |
14B060 |
|
15 |
SBB43 (BU-RD) |
12 |
14290 |
|
16 |
CDC25 (BN-GN) |
14 |
|
|
17 |
CH401 (VT) |
18 |
14B060 |
|
17 |
CH401 (VT-WH) |
16 |
14290 |
|
18 |
SBB58 (YE-RD) |
16 |
|
|
19 |
VDB04 (WH-BU) |
16 |
|
|
20 |
VDB05 (WH) |
16 |
|
|
21 |
GD120 (BK) |
18 |
14B060 |
|
21 |
GD120 (BK-GN) |
16 |
14290 |
|
22 |
VDB04 (WH-BU) |
20 |
|
|
23 |
VDB05 (WH) |
20 |
|
|
24 |
* |
* |
14B060 |
|
24 |
VDB04 (WH-BU) |
20 |
14290 |
|
25 |
* |
* |
14B060 |
|
25 |
VDB05 (WH) |
20 |
14290 |
|
26 |
SDC57 (BU-OG) |
20 |
14290 |
|
26 |
SDC57 (OG-BU) |
20 |
14B060 |
|
27 |
LDC59 (BU-WH) |
20 |
14290 |
|
27 |
LDC59 (WH-BU) |
20 |
14B060 |
|
28 |
RDC59 (GY-BN) |
20 |
|
|
29 |
CE233 (WH-OG) |
18 |
|
|
30 |
VE731 (YE-GN) |
18 |
|
|
31 |
CE234 (BU-WH) |
18 |
|
|
32 |
VE733 (WH) |
18 |
|
|
33 |
RE242 (GN) |
18 |
|
|
34 |
RE249 (WH-GN) |
18 |
