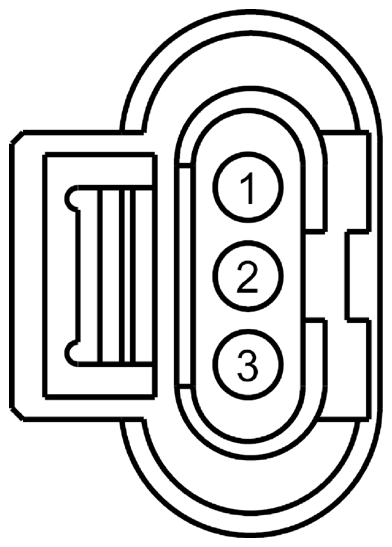

Charge Air Cooler (CAC) Pump Connector End View (C1217)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | GD108 (BK-VT) | 16 | GROUND - CHASSIS/BATTERY | 1.5L |
| 2 | CBK03 (GY) | 20 | FUSE - 3 OR CIRCUIT BREAKER (VPWR 3) | 1.5L |
| 3 | CE258 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN CHARGE AIR COOLER (CAC) | 1.5L |
| Available Pigtail Kits | |
|---|---|

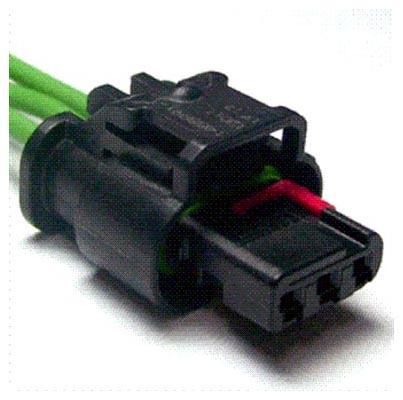

| Pigtail Kit Part Number WPT-1301 | Service Part Number: CU2Z-14S411-ANA Gauge: 18 Pin material: Silver Cavities: 3 Vehicle Uses
|
