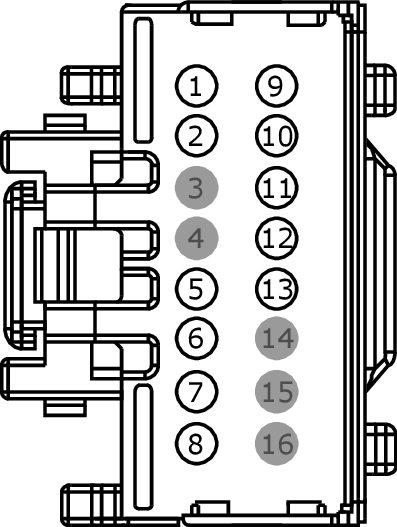

Connector End View (C341F) - DRIVER SEAT MODULE (DSM)
WARNING: This page is about a different car, the 2017 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C341F
Description
DRIVER SEAT MODULE (DSM)
Color
Harness
14D231
Base Part #
#N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPS02 (GY-YE) | 16 | CTRL MOD. - DRIVER SEAT HEIGHT FRONT / TILT DOWN | |
| 2 | CPS03 (VT-GY) | 16 | CTRL MOD. - DRIVER SEAT HEIGHT FRONT / TILT UP | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | CPS06 (GN-WH) | 16 | CTRL MOD. - DRIVER SEAT SLIDE REARWARD | |
| 6 | CPS01 (GN-BU) | 16 | CTRL MOD. - DRIVER SEAT SLIDE FORWARD | |
| 7 | VDB07 (VT-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 8 | VDB06 (GY-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 9 | RPS12 (YE-VT) | 20 | CTRL MOD. - DRIVER SEAT SENSORS RECLINE - | |
| 10 | CPP04 (GY) | 18 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TILT (RAKE) UP | |
| 11 | CPP23 (VT-GY) | 18 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TILT (RAKE) DOWN | |
| 12 | CPP22 (GY-BN) | 18 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TELESCOPE FORWARD | |
| 13 | CPP03 (GN-VT) | 18 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TELESCOPE REARWARD | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used |
