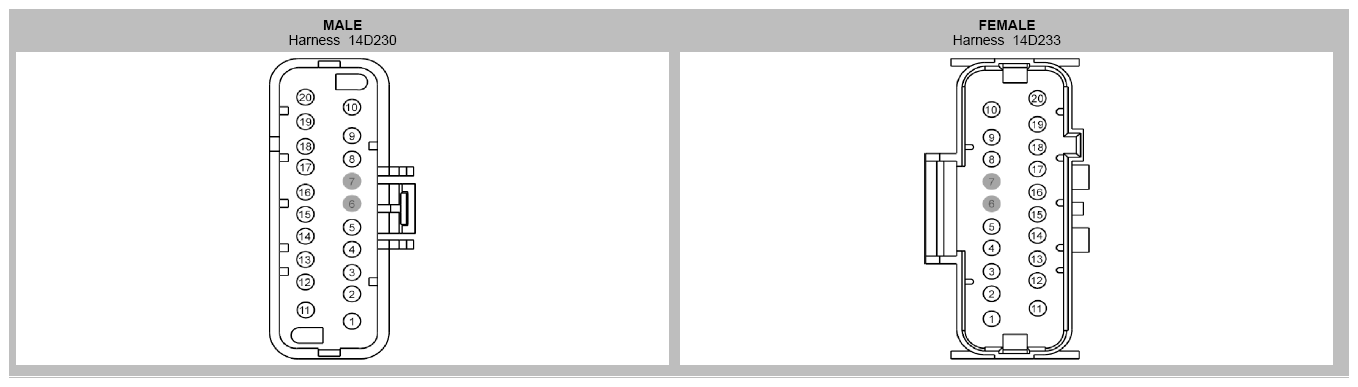

Inline Connector End View (C3205)
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Qualifier |
| 1 |
GD904 (BK-BU) |
16 |
|
| 2 |
CPS95 (GN-VT) |
20 |
|
| 3 |
CPS96 (WH-OG) |
20 |
|
| 4 |
VDB06 (GY-OG) |
20 |
|
| 5 |
VDB07 (VT-OG) |
20 |
|
| 6 |
* |
* |
14D230 |
| 6 |
VPS12 (VT-OG) |
20 |
14D233 |
| 7 |
* |
* |
14D230 |
| 7 |
RPS12 (GN-OG) |
20 |
14D233 |
| 8 |
CPS18 (BN-GN) |
18 |
|
| 9 |
CPS19 (GY-VT) |
18 |
|
| 10 |
CPS08 (VT-OG) |
14 |
14D233 - Fusion |
| 10 |
CPS30 (VT-BN) |
14 |
14D230 |
| 10 |
CPS30 (VT-BN) |
14 |
14D233 - MKZ |
| 11 |
CPS07 (GY-BN) |
14 |
14D233 - Fusion |
| 11 |
CPS29 (WH-BN) |
14 |
14D230 |
| 11 |
CPS29 (WH-BN) |
14 |
14D233 - MKZ |
| 12 |
VHS21 (BU-WH) |
20 |
|
| 13 |
RHS08 (VT-WH) |
18 |
14D233 |
| 13 |
RHS08 (VT-WH) |
20 |
14D230 |
| 14 |
GD904 (BK-BU) |
16 |
14D230 |
| 14 |
RHS02 (BU-OG) |
16 |
14D233 |
| 14 |
RHS06 (WH) |
14 |
14D233 |
| 15 |
CHS06 (BU-BN) |
14 |
|
| 16 |
VHS36 (YE-BU) |
20 |
|
| 17 |
RHS20 (GN-BU) |
20 |
|
| 18 |
CHS12 (YE-GN) |
16 |
|
| 19 |
CHS08 (BN-YE) |
18 |
|
| 20 |
SBX06 (GY-RD) |
18 |
|
