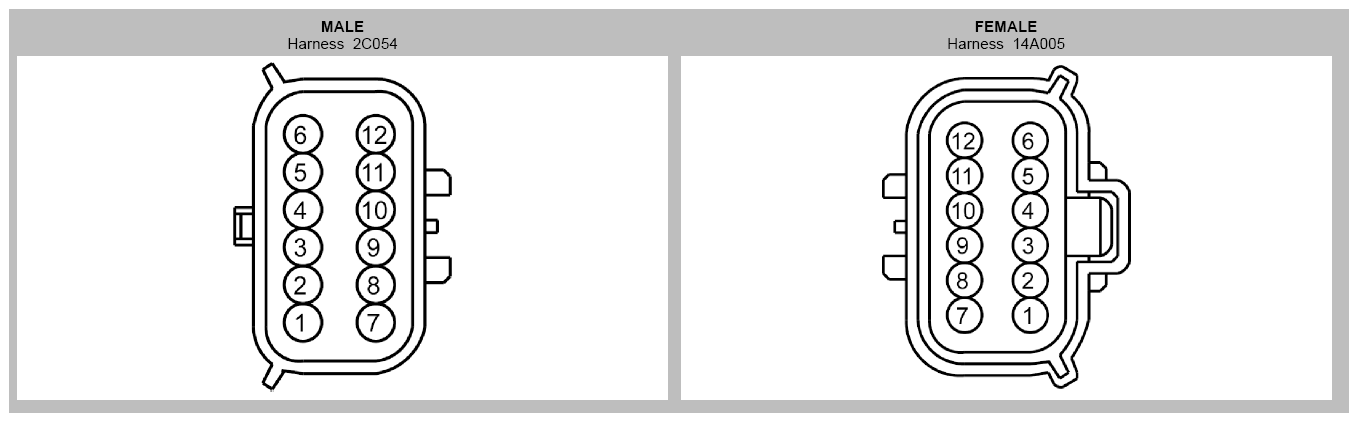

Inline Connector End View (C3051)
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Qualifier |
| 1 |
CCD06 (VT-GY) |
18 |
2C054 |
| 1 |
CCD06 (VT-GY) |
20 |
14A005 |
| 2 |
RCD06 (BU-BN) |
18 |
2C054 |
| 2 |
RCD06 (BU-BN) |
20 |
14A005 |
| 3 |
VCD13 (GN-VT) |
18 |
|
| 4 |
RCD23 (WH-BN) |
18 |
|
| 5 |
LCD23 (GN-OG) |
18 |
|
| 6 |
CCF21 (VT-WH) |
18 |
|
| 6 |
CCF21 (VT-WH) |
20 |
14A005 |
| 7 |
CCD05 (GN-BU) |
18 |
2C054 |
| 7 |
CCD05 (GN-BU) |
20 |
14A005 |
| 8 |
RCD05 (YE-BU) |
18 |
2C054 |
| 8 |
RCD05 (YE-BU) |
20 |
14A005 |
| 9 |
VCD12 (VT-WH) |
18 |
|
| 10 |
RCD23 (WH-BN) |
18 |
|
| 11 |
LCD23 (GN-OG) |
18 |
|
| 12 |
RCF21 (BN-WH) |
20 |
14A005 |
| 12 |
RCF21 (WH-VT) |
18 |
2C054 |
