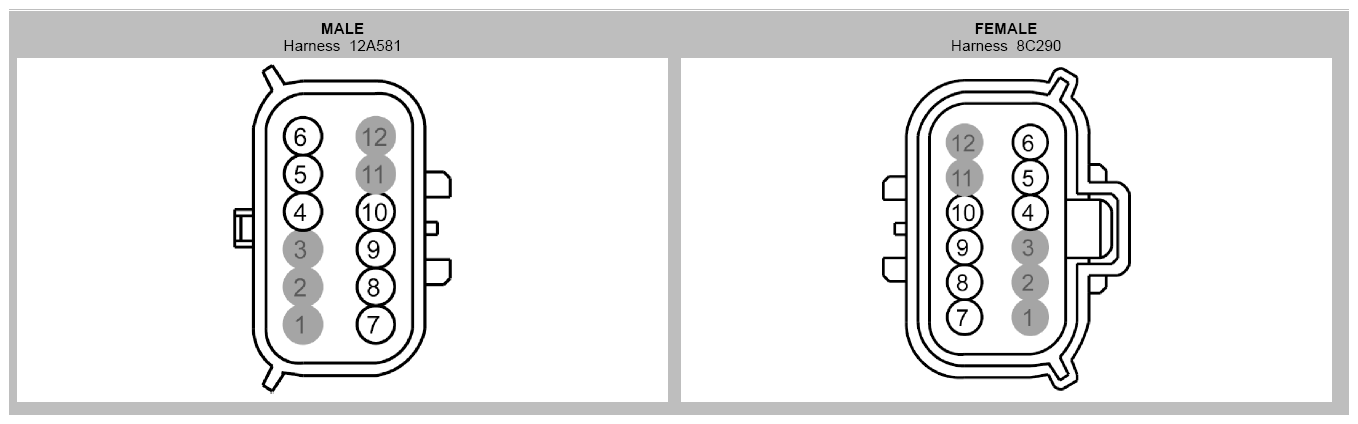

Inline Connector End View (C145)
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Qualifier |
| 1 |
* |
* |
|
| 2 |
* |
* |
|
| 3 |
* |
* |
|
| 4 |
LE424 (YE-GN) |
18 |
8C290 |
| 4 |
LE424 (YE-GN) |
20 |
12A581 |
| 4 |
VE716 (YE) |
20 |
12A581 |
| 5 |
RE407 (YE-VT) |
18 |
8C290 |
| 5 |
RE407 (YE-VT) |
20 |
12A581 |
| 6 |
RE320 (BU) |
20 |
12A581 |
| 6 |
RE332 (YE-BU) |
20 |
12A581 |
| 6 |
RE407 (YE) |
18 |
8C290 |
| 7 |
LE423 (GN-VT) |
18 |
8C290 |
| 7 |
LE423 (GN-VT) |
20 |
12A581 |
| 8 |
LE423 (GN) |
18 |
8C290 |
| 8 |
LE423 (GN-VT) |
20 |
12A581 |
| 9 |
VH433 (VT-OG) |
18 |
8C290 |
| 9 |
VH433 (VT-OG) |
20 |
12A581 |
| 10 |
VE805 (GY-OG) |
18 |
8C290 |
| 10 |
VE805 (GY-OG) |
20 |
12A581 |
| 11 |
* |
* |
|
| 12 |
* |
* |
|
