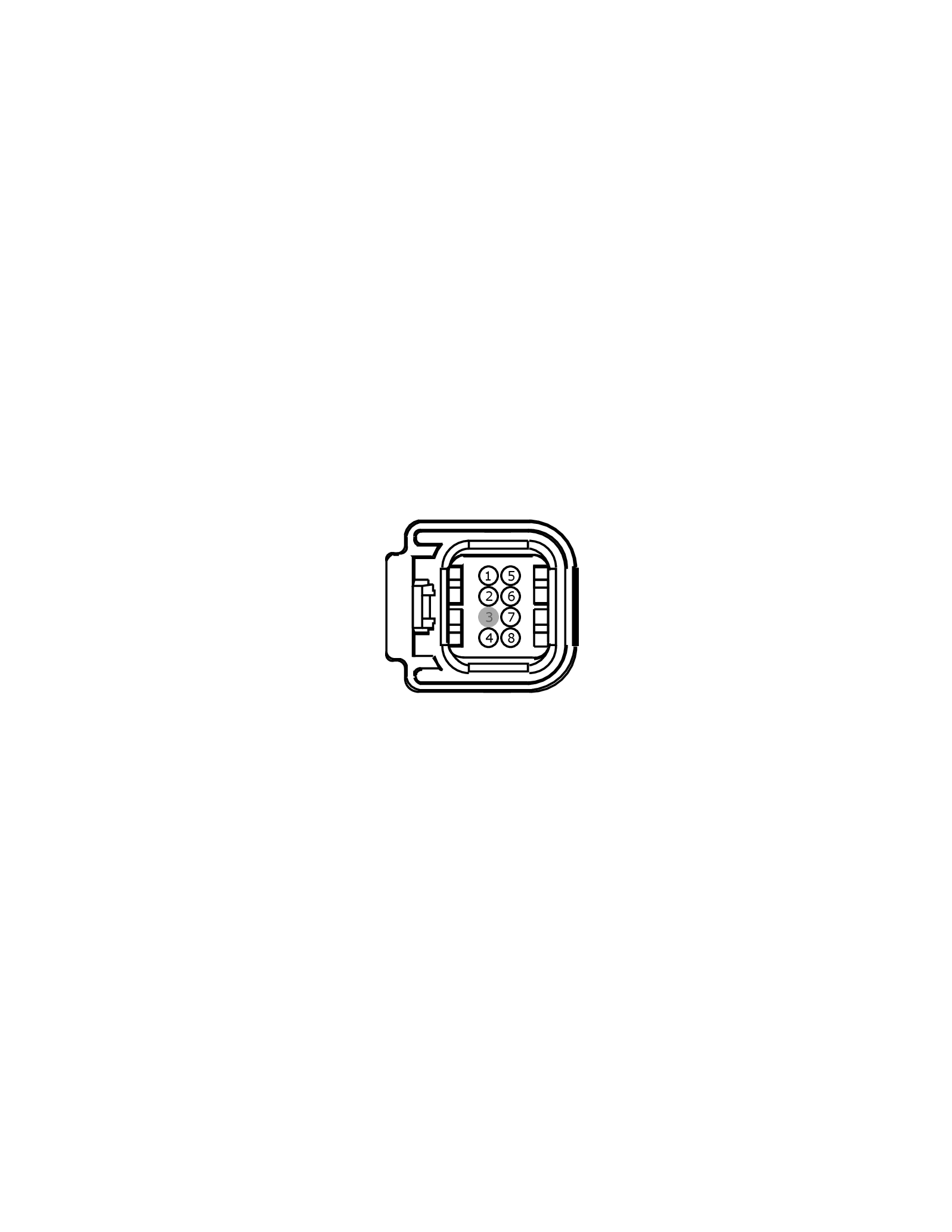

Connector End View (C3809) - EVAP LEAK DETECTION CONTROL MODULE
WARNING: This page is about a different car, the 2017 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C3809
Description
EVAP LEAK DETECTION CONTROL MODULE
Color
Harness
14A005
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CE229 (BU-GN) | 20 | CTRL MOD. - POWERTRAIN # FUEL TANK LEAK DETECTION PUMP MOTOR (FTLDP) | Fusion |
| 1 | CE229 (VT-OG) | 20 | CTRL MOD. - POWERTRAIN # FUEL TANK LEAK DETECTION PUMP MOTOR (FTLDP) | MKZ |
| 2 | CBK02 (GN) | 20 | FUSE - 2 OR CIRCUIT BREAKER (VPWR 2) | |
| 3 | * | * | Not Used | |
| 4 | CE347 (BU-GN) | 20 | CTRL MOD. - POWERTRAIN # REFUELING CONTROL RELAY (EVAPSV-2) | Fusion/MKZ |
| 4 | CE347 (VT-OG) | 20 | CTRL MOD. - POWERTRAIN # REFUELING CONTROL RELAY (EVAPSV-2) | PHEV |
| 5 | RE259 (BU) | 20 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER 2ND (GND_FTPT2) | |
| 6 | VE934 (GY-BN) | 20 | TRANSDUCER - FUEL TANK PRESSURE 2ND (FTPT2) | |
| 7 | LE230 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER REF. VOLT. (FTPTREF) | |
| 8 | CBK02 (GN) | 20 | FUSE - 2 OR CIRCUIT BREAKER (VPWR 2) |
