Connector End View (C3653) - HEIGHT SENSOR, LEFT REAR
WARNING: This page is about a different car, the 2017 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C3653
Description
HEIGHT SENSOR, LEFT REAR
Color
Harness
2C054
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VCD12 (VT-WH) | 18 | SENSOR - SUSPENSION VERTICAL POSITION (HEIGHT) REAR LEFT | |
| 2 | RCD23 (WH-BN) | 18 | CTRL MOD. - CCD # SENSORS 2 - | |
| 3 | LCD23 (GN-OG) | 18 | CTRL MOD. - CCD # SENSORS 2 + |
| Available Pigtail Kits | |

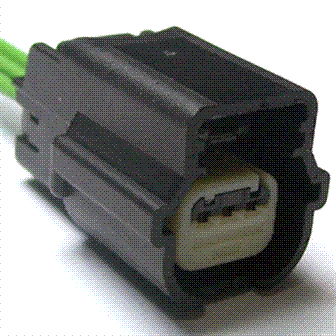

| Pigtail Kit Part Number WPT-1400 |
Service Part Number: 9U2Z-14S411-CC Gauge: 20 Pin material: Silver Cavities: 3 Vehicle Uses Monitor - Crankcase Ventilation Sensor - Air Suspension Sensor - Front Park Aid (FPA) Sensor - Occupant Classification Sensor - Reverse Park Aide (RPA) Switch - A/C Compressor Clutch Cycling Switch - A/C High Pressure |
| Pigtail Kit Part Number WPT-1315 |
Service Part Number: 9U2Z-14S411-CB Gauge: 20 Pin material: Silver Cavities: 3 Vehicle Uses Monitor - Crankcase Ventilation Sensor - Air Suspension Sensor - Front Park Aid (FPA) Sensor - Occupant Classification Sensor - Reverse Park Aide (RPA) Switch - A/C Compressor Clutch Cycling Switch - A/C High Pressure |
