Connector End View (C3304B) - HEATED SEAT MODULE, REAR
WARNING: This page is about a different car, the 2017 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C3304B
Description
HEATED SEAT MODULE, REAR
Color
Harness
19K315
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBB73 (RD) | 16 | FUSE - 73 OR CIRCUIT BREAKER | |
| 2 | CBP36 (WH) | 22 | FUSE - 36 OR CIRCUIT BREAKER | |
| 3 | SBB73 (RD) | 16 | FUSE - 73 OR CIRCUIT BREAKER | |
| 4 | CHS58 (WH) | 20 | CTRL MOD. - REAR HEATED SEAT LEFT # CUSHION HEATER + | |
| 5 | GD382 (BK-GY) | 18 | GROUND - CROSS MEMBER MIDDLE DRIVER OR LEFT | |
| 6 | CHS54 (WH-GN) | 20 | CTRL MOD. - REAR HEATED SEAT RIGHT # CUSHION HEATER + |

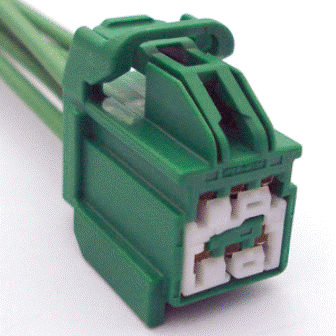

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1032 |
Service Part Number: 9U2Z-14S411-XA Gauge: 14 Pin material: Silver Cavities: 6 Vehicle Uses Module - Climate Control Seat Module - Heated Seat |
