Connector End View (C2982B) - SUBWOOFER AMPLIFIER
WARNING: This page is about a different car, the 2017 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C2982B
Description
SUBWOOFER AMPLIFIER
Color
Harness
14A005/14B644
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | VME72 (WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 2 + | Fusion |
| 7 | VME72 (WH) | 22 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 2 + | MKZ |
| 8 | RME72 (BU-GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 2 - | MKZ |
| 8 | RME72 (GN-BU) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 2 - | PHEV |
| 8 | RME72 (BU-GN) | 22 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 2 - | Fusion |
| 9 | VME73 (BN-WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SUBWOOFER 2 + | Fusion |
| 9 | VME73 (WH-BN) | 22 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SUBWOOFER 2 + | MKZ |
| 10 | RME73 (VT-OG) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SUBWOOFER 2 - | Fusion |
| 10 | RME73 (VT-OG) | 22 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SUBWOOFER 2 - | MKZ |

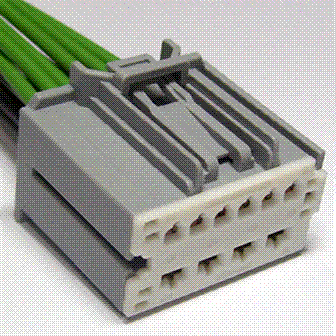

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1354 |
Service Part Number: DU2Z-14S411-ADA Gauge: 14 16 Pin material: Tin & Silver Cavities: 10 Vehicle Uses Radio - Amplifier |
