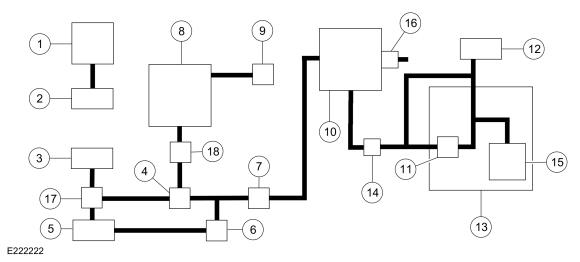

System Diagram
WARNING: This page is about a different car, the 2016 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Service Part Number | Description |
|---|---|---|
| 1 | 6582 | Valve cover |
| 2 | 9B659 | Turbocharger inlet pipe |
| 3 | 9B659 | Air Cleaner (ACL) outlet pipe |
| 4 | - | Vapor ejector (part of 9G281) |
| 5 | 6C646 | Turbocharger to CAC tube |
| 6 | - | Check valve (part of 9G281) |
| 7 | 9G281 | EVAP canister purge valve |
| 8 | 9424 | Intake manifold |
| 9 | - | PCV valve (part of 6K271) |
| 10 | 9E857 | EVAP canister |
| 11 | - | Fuel vapor vent valve (part of 9K007) |
| 12 | 9034 | Fuel tank filler pipe |
| 13 | 9K007 | Fuel tank |
| 14 | - | Fuel vapor tubes |
| 15 | 9A299 | Fuel level sensor |
| 16 | 9G676 | EVAP canister inlet filter |
| 17 | - | Check valve (part of 9G281) |
| 18 | - | Check valve (part of 9G281) |
