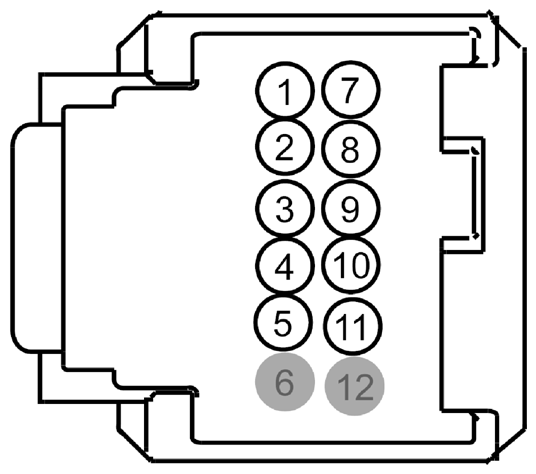

| 1 |
RRH02 (GN-WH) |
26 |
CTRL MOD. - SWITCH HORN |
|
| 2 |
CRW15 (BN-WH) |
20 |
CTRL MOD. - FRONT WIPER HIGH |
|
| 3 |
VDB25 (GN-OG or GN) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH |
FUSION |
| 3 |
VDB25 (GN) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH |
MKZ |
| 4 |
VDB26 (GY-BU or GY) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW |
FUSION |
| 4 |
VDB26 (GY) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW |
MKZ |
| 5 |
GD214 (BK-BU) |
22 |
GROUND - INSTRUMENT PANEL STRUCTURE |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
SBP13 (GY-RD) |
22 |
FUSE - 13 OR CIRCUIT BREAKER |
|
| 8 |
VDN05 (YE) |
26 |
CTRL MOD. - LIN BUS # STEERING WHEEL CONTROL MODULE 1 |
MKZ |
| 8 |
VDN05 (YE) |
22 |
CTRL MOD. - LIN BUS # STEERING WHEEL CONTROL MODULE 1 |
FUSION |
| 9 |
CET42 (GN-VT) |
22 |
SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) |
|
| 10 |
CET43 (GY) |
22 |
SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) |
|
| 11 |
RE407 (YE-VT) |
22 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (CSIGRTN) (SIGRTN-C) |
|
| 12 |
* |
* |
Not Used |
|
