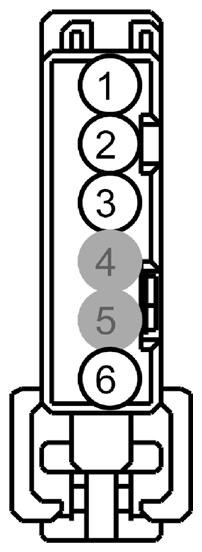

Global Positioning System Module (GPSM) Connector End View (C2398)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBP32 (BN-RD) | 20 | FUSE - 32 OR CIRCUIT BREAKER | MKZ |
| 1 | SBP32 (VT-RD) | 20 | FUSE - 32 OR CIRCUIT BREAKER | FUSION |
| 2 | VDB06 (GY) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | MKZ |
| 2 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | FUSION |
| 3 | VDB07 (VT) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | MKZ |
| 3 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | FUSION |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | GD215 (BK-GY) | 20 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT |
| Available Pigtail Kits | |
|---|---|

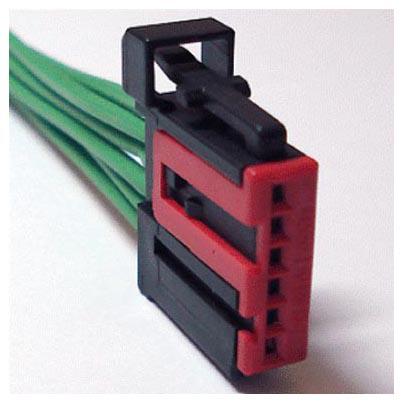

| Pigtail Kit Part Number WPT-873 | Service Part Number: 6U2Z-14S411-LA Gauge: 20 Pin material: Tin Cavities: 6 Vehicle Uses
|

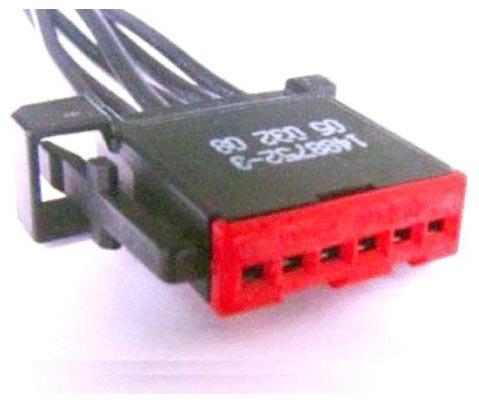

| Pigtail Kit Part Number WPT-958 | Service Part Number: 6U2Z-14S411-LB Gauge: 18 20 Pin material: Tin & Silver Cavities: 6 Vehicle Uses
|
