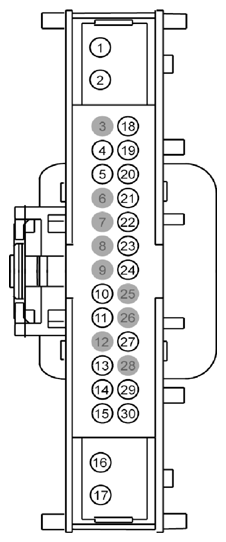

| 1 |
SBB65 (RD) |
14 |
FUSE - 65 OR CIRCUIT BREAKER |
|
| 2 |
SBB65 (RD) |
14 |
FUSE - 65 OR CIRCUIT BREAKER |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
VH410 (GY) |
26 |
SENSOR - DISCHARGE TEMP. # LEFT 2ND |
|
| 5 |
VH409 (WH) |
26 |
SENSOR - DISCHARGE TEMP. # LEFT |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
VH412 (YE) |
26 |
SENSOR - DISCHARGE TEMP. # RIGHT 2ND |
|
| 11 |
VH411 (VT) |
26 |
SENSOR - DISCHARGE TEMP. # RIGHT |
|
| 12 |
* |
* |
Not Used |
|
| 13 |
CH212 (BU-OG) |
26 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 1/CLOSE (IF PLUS) |
|
| 14 |
CH213 (BN) |
26 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 2/OPEN (IF PLUS) |
|
| 15 |
RHS10 (BU-OG) |
22 |
CTRL MOD. - HOT/COLD SEAT # PASSENGER SENSOR CUSHION TEMP. |
FUSION |
| 15 |
RHS10 (BU-OG) |
20 |
CTRL MOD. - HOT/COLD SEAT # PASSENGER SENSOR CUSHION TEMP. |
MKZ |
| 16 |
CHS02 (YE-BU) |
18 |
CTRL MOD. - HOT/COLD SEAT # DRIVER CUSHION HEATER + |
|
| 17 |
CHS07 (GY-BU) |
18 |
CTRL MOD. - HOT/COLD SEAT # PASSENGER CUSHION HEATER + |
|
| 18 |
CH211 (YE) |
26 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COMMON |
|
| 19 |
VH413 (WH) |
26 |
SENSOR - HUMIDITY |
|
| 20 |
CLS32 (BN-YE) |
26 |
SWITCH - HAZARD |
|
| 21 |
VH416 (VT) |
26 |
SENSOR - SUN LOAD # LEFT |
|
| 22 |
VH417 (YE) |
26 |
SENSOR - SUN LOAD # RIGHT |
|
| 23 |
CH253 (WH) |
26 |
CTRL MOD. - CLIMATE # START/STOP SWITCH DISABLE |
|
| 24 |
CE469 (BN) |
26 |
CTRL MOD. - POWERTRAIN # START/STOP ENABLE/DISABLE SWITCH INDICATOR |
|
| 25 |
* |
* |
Not Used |
|
| 26 |
* |
* |
Not Used |
|
| 27 |
VHA31 (GN-BN) |
22 |
SENSOR - REAR TEMP |
|
| 28 |
* |
* |
Not Used |
|
| 29 |
VH414 (GN) |
26 |
SENSOR - INCAR TEMP. |
|
| 30 |
RHS05 (YE-VT) |
20 |
CTRL MOD. - HOT/COLD SEAT # DRIVER SENSOR CUSHION TEMP. |
MKZ |
| 30 |
RHS05 (YE-VT) |
22 |
CTRL MOD. - HOT/COLD SEAT # DRIVER SENSOR CUSHION TEMP. |
FUSION |
