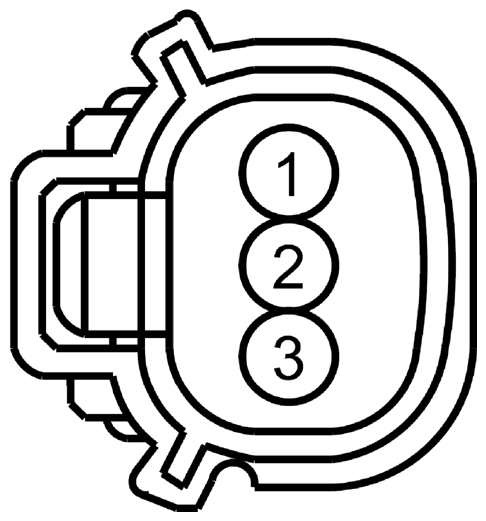

Cabin Coolant Heater Connector End View (C1815C)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | GD123 (BK-GN) | 20 | GROUND - FENDER FRONT RIGHT | |
| 2 | CHP01 (BU-GN) | 20 | CTRL MOD. - PTC HEATER # HEATER | |
| 3 | CBB54 (VT-OG) | 20 | FUSE - 55 OR CIRCUIT BREAKER |

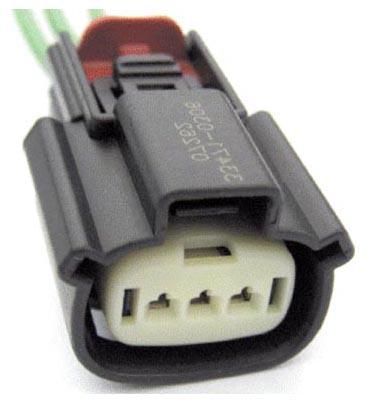

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-931 | Service Part Number: 9U2Z-14S411-EA Gauge: 14 Pin material: Silver Cavities: 3 Vehicle Uses
|
