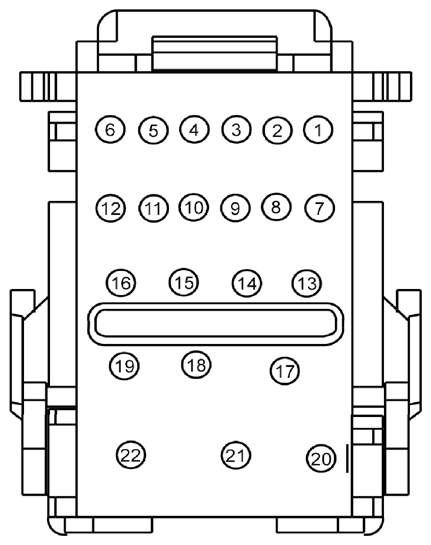

| 1 |
CCB08 (VT-WH) |
22 |
SWITCH - BRAKE ON/OFF (BOO) NORMAL OPEN |
|
| 2 |
CBP23 (BU-OG) |
22 |
FUSE - 31 OR CIRCUIT BREAKER |
MKZ |
| 2 |
CBP23 (BN-YE) |
22 |
FUSE - 31 OR CIRCUIT BREAKER |
FUSION |
| 3 |
* |
* |
Not Used |
|
| 4 |
CBP35 (YE-GY) |
22 |
FUSE - 35 OR CIRCUIT BREAKER |
|
| 5 |
CBP20 (YE-VT) |
22 |
FUSE - 20 OR CIRCUIT BREAKER |
|
| 6 |
CBP21 (BU-GY) |
22 |
FUSE - 21 OR CIRCUIT BREAKER |
|
| 7 |
CBP19 (BN-WH) |
22 |
FUSE - 19 OR CIRCUIT BREAKER |
|
| 8 |
SBP13 (GY-RD) |
22 |
FUSE - 13 OR CIRCUIT BREAKER |
|
| 9 |
SBP32 (BN-RD) |
20 |
FUSE - 32 OR CIRCUIT BREAKER |
MKZ |
| 9 |
SBP32 (VT-RD) |
20 |
FUSE - 32 OR CIRCUIT BREAKER |
FUSION |
| 10 |
SBP12 (GN-RD) |
22 |
FUSE - 12 OR CIRCUIT BREAKER |
|
| 11 |
SBP17 (RD) |
22 |
FUSE - 17 OR CIRCUIT BREAKER |
|
| 12 |
SBP18 (YE-RD) |
22 |
FUSE - 18 OR CIRCUIT BREAKER |
push button start |
| 12 |
SBP18 (YE-RD) |
20 |
FUSE - 18 OR CIRCUIT BREAKER |
without push button start |
| 13 |
* |
* |
Not Used |
|
| 14 |
CDC35 (BU-WH) |
20 |
SWITCH - IGNITION # START |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
CBP37 (YE-GY) |
20 |
FUSE - 37 OR CIRCUIT BREAKER |
FUSION |
| 16 |
CBP37 (WH) |
20 |
FUSE - 37 OR CIRCUIT BREAKER |
MKZ - without heated steering wheel |
| 16 |
CBP37 (WH) |
14 |
FUSE - 37 OR CIRCUIT BREAKER |
MKZ - heated steering wheel |
| 17 |
* |
* |
Not Used |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
SBP15 (WH-RD) |
22 |
FUSE - 15 OR CIRCUIT BREAKER |
MKZ |
| 19 |
SBP15 (WH-RD) |
20 |
FUSE - 15 OR CIRCUIT BREAKER |
FUSION |
| 20 |
* |
* |
Not Used |
|
| 21 |
* |
* |
Not Used |
|
| 22 |
CBP33 (WH-BN) |
16 |
FUSE - 33 OR CIRCUIT BREAKER |
|
