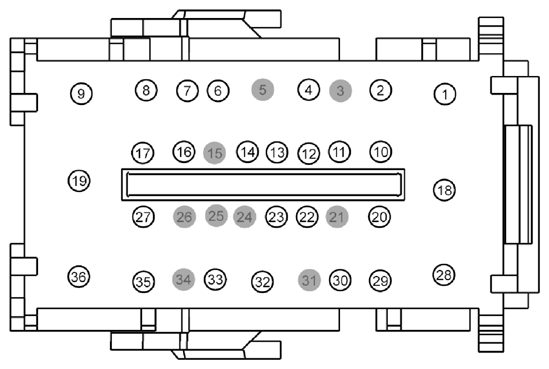

| 1 |
SBP29 (GY-RD) |
12 |
FUSE - 29 OR CIRCUIT BREAKER |
|
| 2 |
SBP28 (GN-RD) |
12 |
FUSE - 28 OR CIRCUIT BREAKER |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
CBX07 (GN-RD) |
22 |
POWER - CTRL MOD. AMBIENT LIGHTING |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
GD326 (BK-WH) |
18 |
GROUND - FLOOR CROSS MEMBER REAR LEFT |
|
| 7 |
GD326 (BK-WH) |
18 |
GROUND - FLOOR CROSS MEMBER REAR LEFT |
|
| 8 |
CBP36 (BU-BN) |
14 |
FUSE - 36 OR CIRCUIT BREAKER |
|
| 9 |
SBP30 (BN-RD) |
12 |
FUSE - 30 OR CIRCUIT BREAKER |
|
| 10 |
GD382 (BK-GY) |
14 |
GROUND - CROSS MEMBER MIDDLE DRIVER OR LEFT |
|
| 11 |
CLS28 (BU-WH) |
20 |
CTRL MOD. - RELAY REVERSE LAMP CONTROL (RLC) |
|
| 12 |
CLS05 (BU-GY) |
22 |
CTRL MOD. - PARK |
|
| 13 |
VLN33 (GY-VT) |
22 |
CTRL MOD. - INTERIOR/COURTESY LAMP DIMMING (THEATRE) |
|
| 14 |
CLN09 (YE-GN) |
20 |
RELAY - BATTERY SAVER (E.G. SWITCH OFF INTERIOR LIGHTING) |
MKZ |
| 14 |
CLN09 (YE-GN) |
22 |
RELAY - BATTERY SAVER (E.G. SWITCH OFF INTERIOR LIGHTING) |
FUSION |
| 15 |
* |
* |
Not Used |
|
| 16 |
SBP10 (YE-RD) |
22 |
FUSE - 10 OR CIRCUIT BREAKER |
HEV with manual luggage compartment |
| 16 |
SBP10 (YE-RD) |
20 |
FUSE - 10 OR CIRCUIT BREAKER |
HEV with power luggage compartment, PHEV |
| 17 |
SBP14 (BN-RD) |
20 |
FUSE - 14 OR CIRCUIT BREAKER |
|
| 18 |
SBP26 (YE-RD) |
10 |
FUSE - 26 OR CIRCUIT BREAKER |
MKZ |
| 18 |
SBP26 (YE-RD) |
12 |
FUSE - 26 OR CIRCUIT BREAKER |
FUSION |
| 19 |
SBP27 (BU-RD) |
12 |
FUSE - 27 OR CIRCUIT BREAKER |
|
| 20 |
SBP05 (GY-RD) |
16 |
FUSE - 5 OR CIRCUIT BREAKER |
|
| 21 |
* |
* |
Not Used |
|
| 22 |
CBP32 (VT-RD) |
20 |
FUSE - 32 OR CIRCUIT BREAKER |
MKZ |
| 22 |
SBP32 (VT-RD) |
20 |
FUSE - 32 OR CIRCUIT BREAKER |
FUSION |
| 23 |
CBP22 (GN-OG) |
20 |
FUSE - 22 OR CIRCUIT BREAKER |
|
| 24 |
* |
* |
Not Used |
|
| 25 |
* |
* |
Not Used |
|
| 26 |
* |
* |
Not Used |
|
| 27 |
CPL51 (BU-GN) |
14 |
CTRL MOD. - DOOR LOCK # DRIVER UNLOCK |
|
| 28 |
SBP25 (RD) |
12 |
FUSE - 25 OR CIRCUIT BREAKER |
|
| 29 |
SBP02 (YE-RD) |
20 |
FUSE - 2 OR CIRCUIT BREAKER |
|
| 30 |
CBP23 (BN-YE) |
20 |
FUSE - 31 OR CIRCUIT BREAKER |
MKZ, PHEV |
| 30 |
CBP23 (GN-BN) |
22 |
FUSE - 31 OR CIRCUIT BREAKER |
FUSION HEV |
| 31 |
* |
* |
Not Used |
|
| 32 |
CPL13 (BN-GN) |
14 |
CTRL MOD. - DOOR LOCK # ALL UNLOCK |
|
| 33 |
CPL10 (GN-WH) |
22 |
CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID RELEASE |
FUSION |
| 33 |
CPL10 (GN-WH) |
18 |
CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID RELEASE |
MKZ |
| 34 |
* |
* |
Not Used |
|
| 35 |
CPL11 (GY-BN) |
14 |
CTRL MOD. - DOOR LOCK # ALL LOCK |
|
| 36 |
CBP38 (GY-BU) |
18 |
FUSE - 38 OR CIRCUIT BREAKER |
|
