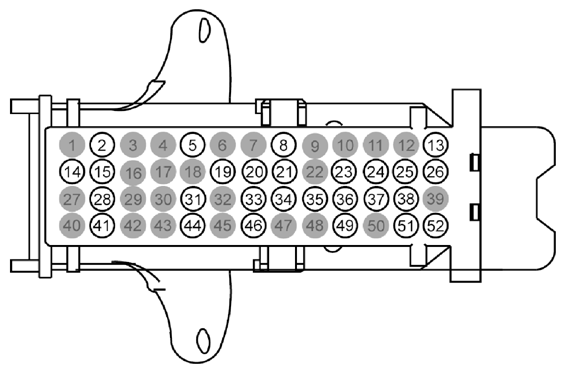

| 1 |
* |
* |
Not Used |
|
| 2 |
CPK30 (VT-GN) |
22 |
SWITCH - KEYLESS KEYPAD LINE B |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
CPW01 (BN-BU) |
22 |
CTRL MOD. - POWER WINDOW GLOBAL SET + |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
CLN69 (GY-YE) |
22 |
SWITCH - OVERHEAD CONSOLE # OUTPUT 2 (OUTPUT_2_SW) |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
* |
* |
Not Used |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
* |
* |
Not Used |
|
| 13 |
CLS17 (YE-GY) |
22 |
CTRL MOD. - STOP HIGH MOUNT |
|
| 14 |
CPL60 (BN-YE) |
22 |
SWITCH - LIFTGATE GLASS RELEASE |
|
| 15 |
CPK31 (YE-GN) |
22 |
SWITCH - KEYLESS KEYPAD LINE C |
|
| 16 |
* |
* |
Not Used |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
CPL39 (YE) |
22 |
SWITCH - LATCH REAR PASSENGER SIDE # AJAR (INCL. SLIDING DOOR) |
|
| 20 |
CLN68 (BU-BN) |
22 |
SWITCH - OVERHEAD CONSOLE # OUTPUT 1 (OUTPUT_1_SW) |
|
| 21 |
CPL31 (WH) |
22 |
SWITCH - LATCH PASSENGER # AJAR |
|
| 22 |
* |
* |
Not Used |
|
| 23 |
CLS53 (GY-VT) |
22 |
CTRL MOD. - STOP/TURN RIGHT OUTBOARD |
|
| 24 |
CLS51 (WH-GN) |
22 |
CTRL MOD. - STOP/TURN LEFT OUTBOARD |
|
| 25 |
CLS06 (GN-OG) |
22 |
CTRL MOD. - PARK FRONT LEFT OR FRONT/REAR LEFT |
|
| 26 |
CLS23 (GY-OG) |
22 |
CTRL MOD. - TURN LAMP LEFT REAR |
|
| 27 |
* |
* |
Not Used |
|
| 28 |
CPK29 (GY-BU) |
22 |
SWITCH - KEYLESS KEYPAD LINE A |
|
| 29 |
* |
* |
Not Used |
|
| 30 |
* |
* |
Not Used |
|
| 31 |
CLS55 (GN-BU) |
22 |
LAMP - TURN REAR LEFT # SIGNAL OUT |
|
| 32 |
* |
* |
Not Used |
|
| 33 |
CPL26 (GN-VT) |
22 |
SWITCH - LATCH DRIVER # AJAR |
|
| 34 |
CPL44 (YE-OG) |
22 |
SWITCH - LIFTGATE/DECKLID/CARGO # AJAR |
FUSION |
| 34 |
CPL81 (BN-VT) |
22 |
CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID/CARGO AJAR |
MKZ |
| 35 |
CPK28 (WH-GN) |
22 |
CTRL MOD. - SWITCH KEYLESS KEYPAD ILLUMINATION |
|
| 36 |
VDN03 (GY-VT) |
20 |
CTRL MOD. - LIN BUS # SPDJB 3 |
|
| 37 |
VDN04 (VT-WH) |
22 |
CTRL MOD. - LIN BUS # SPDJB 4 |
|
| 38 |
VDN05 (YE-GY) |
22 |
CTRL MOD. - LIN BUS # STEERING WHEEL CONTROL MODULE 1 |
|
| 39 |
* |
* |
Not Used |
|
| 40 |
* |
* |
Not Used |
|
| 41 |
VMC05 (VT-OG) |
22 |
CTRL MOD. - VEHICLE SPEED OUTPUT (VSOUT) |
MKZ |
| 41 |
VMC05 (OG) |
26 |
CTRL MOD. - VEHICLE SPEED OUTPUT (VSOUT) |
FUSION |
| 42 |
* |
* |
Not Used |
|
| 43 |
* |
* |
Not Used |
|
| 44 |
CLS54 (BU-OG) |
22 |
LAMP - TURN REAR RIGHT # SIGNAL OUT |
|
| 45 |
* |
* |
Not Used |
|
| 46 |
CPL36 (GN) |
22 |
SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL. SLIDING DOOR) |
|
| 47 |
* |
* |
Not Used |
|
| 48 |
* |
* |
Not Used |
|
| 49 |
CR167 (YE) |
22 |
CTRL MOD. - FUEL SHUTOFF EVENT NOTIFICATION SIGNAL (ENS) |
FUSION HEV |
| 49 |
CR167 (YE-VT) |
18 |
CTRL MOD. - FUEL SHUTOFF EVENT NOTIFICATION SIGNAL (ENS) |
MKZ, PHEV |
| 50 |
* |
* |
Not Used |
|
| 51 |
CLS05 (BU-GY) |
22 |
CTRL MOD. - PARK |
FUSION |
| 51 |
CLS07 (BN-YE) |
22 |
CTRL MOD. - PARK FRONT RIGHT OR FRONT/REAR RIGHT |
MKZ |
| 52 |
CLS27 (GN-OG) |
22 |
CTRL MOD. - TURN LAMP RIGHT REAR |
|
