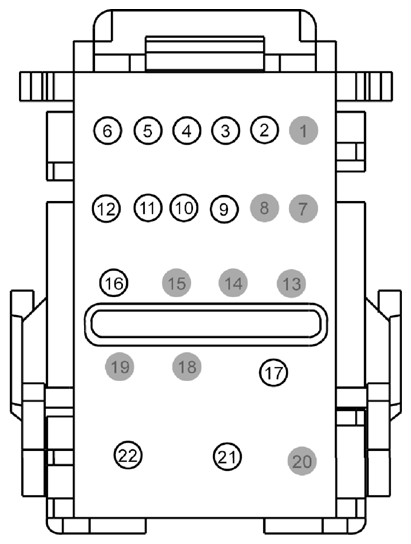

| 1 |
* |
* |
Not Used |
|
| 2 |
CLF05 (BU-GN) |
20 |
CTRL MOD. - BEAM LOW RIGHT |
|
| 3 |
CLS05 (BU-GY) |
20 |
CTRL MOD. - PARK |
|
| 4 |
CLF04 (BN-BU) |
20 |
CTRL MOD. - BEAM LOW LEFT |
|
| 5 |
CLF34 (YE-OG) |
20 |
CTRL MOD. - FOG LAMPS FRONT RIGHT OR COMMON |
|
| 6 |
CLF03 (VT-OG) |
20 |
CTRL MOD. - BEAM HIGH RIGHT |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
VDB05 (WH) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
|
| 10 |
VDB04 (WH-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
|
| 11 |
CLF02 (GY-BN) |
20 |
CTRL MOD. - BEAM HIGH LEFT |
|
| 12 |
CLF29 (BN) |
22 |
CTRL MOD. - FOG LAMPS FRONT (LEFT) |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
* |
* |
Not Used |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
CLN09 (YE-GN) |
20 |
RELAY - BATTERY SAVER (E.G. SWITCH OFF INTERIOR LIGHTING) |
|
| 17 |
SBF03 (BU-RD) |
8 |
FUSE - 3 |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
* |
* |
Not Used |
|
| 21 |
SBB67 (BU-RD) |
8 |
FUSE - 67 OR CIRCUIT BREAKER |
|
| 22 |
SBB62 (BN-RD) |
8 |
FUSE - 62 OR CIRCUIT BREAKER |
|
