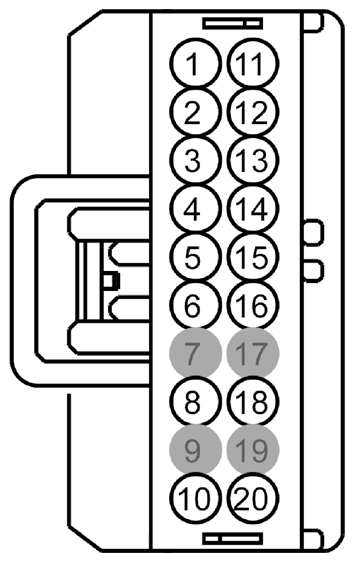

| 1 |
VME07 (WH) |
18 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) + |
FUSION |
| 1 |
VME58 (YE-VT) |
22 |
CTRL MOD. - AUDIO # OUTPUT LEFT 2 + |
MKZ |
| 2 |
VME79 (GY-VT) |
22 |
SPEAKER - LEFT REAR + |
MKZ |
| 2 |
VME09 (WH-GN) |
18 |
CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) + |
FUSION |
| 3 |
VME10 (WH-VT) |
18 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) + |
FUSION |
| 3 |
VME59 (YE-OG) |
22 |
CTRL MOD. - AUDIO # OUTPUT RIGHT 2 + |
MKZ |
| 4 |
VME78 (GN-VT) |
22 |
SPEAKER - RIGHT REAR + |
MKZ |
| 4 |
VME12 (BN-WH) |
18 |
CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) + |
FUSION |
| 5 |
VME99 (VT-OG) |
22 |
MICROPHONE - AMBIENT NOISE 2 + |
MKZ, PHEV |
| 5 |
VME99 (VT) |
26 |
MICROPHONE - AMBIENT NOISE 2 + |
FUSION HEV |
| 6 |
VME57 (YE-VT) |
22 |
MICROPHONE - AMBIENT NOISE + |
MKZ |
| 6 |
VME57 (YE) |
26 |
MICROPHONE - AMBIENT NOISE + |
FUSION |
| 7 |
* |
* |
Not Used |
|
| 8 |
VMEA0 (GN) |
26 |
MICROPHONE - AMBIENT NOISE 3 + |
FUSION HEV |
| 8 |
VMEA0 (BU-GN) |
22 |
MICROPHONE - AMBIENT NOISE 3 + |
MKZ |
| 8 |
VMEA0 (BU) |
26 |
MICROPHONE - AMBIENT NOISE 3 + |
PHEV |
| 9 |
* |
* |
Not Used |
|
| 10 |
VDB29 (GN-WH) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH |
FUSION HEV |
| 10 |
VDB29 (GN) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH |
PHEV |
| 10 |
VDB29 (GN-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH |
MKZ |
| 11 |
RME58 (BN-BU) |
22 |
CTRL MOD. - AUDIO # OUTPUT LEFT 2 - |
MKZ |
| 11 |
RME07 (WH-BN) |
18 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) - |
FUSION |
| 12 |
RME09 (BN-YE) |
18 |
CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) - |
FUSION |
| 12 |
RME79 (BN-VT) |
22 |
SPEAKER - LEFT REAR - |
MKZ |
| 13 |
RME59 (WH-GN) |
22 |
CTRL MOD. - AUDIO # OUTPUT RIGHT 2 - |
MKZ |
| 13 |
RME10 (WH-OG) |
18 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) - |
FUSION |
| 14 |
RME12 (BN-BU) |
18 |
CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) - |
FUSION |
| 14 |
RME78A (GY) |
22 |
SPEAKER - RIGHT REAR - |
MKZ |
| 15 |
RME99 (YE) |
26 |
MICROPHONE - AMBIENT NOISE 2 - |
FUSION HEV |
| 15 |
RME99 (YE-GY) |
22 |
MICROPHONE - AMBIENT NOISE 2 - |
MKZ, PHEV |
| 16 |
RME57 (BU) |
26 |
MICROPHONE - AMBIENT NOISE - |
FUSION |
| 16 |
RME57 (BU-BN) |
22 |
MICROPHONE - AMBIENT NOISE - |
MKZ |
| 17 |
* |
* |
Not Used |
|
| 18 |
RMEA0 (OG) |
26 |
MICROPHONE - AMBIENT NOISE 3 - |
FUSION HEV |
| 18 |
RMEA0 (WH-OG) |
22 |
MICROPHONE - AMBIENT NOISE 3 - |
MKZ |
| 18 |
RMEA0 (WH) |
26 |
MICROPHONE - AMBIENT NOISE 3 - |
PHEV |
| 19 |
* |
* |
Not Used |
|
| 20 |
VDB30 (WH) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW |
FUSION |
| 20 |
VDB30 (WH-GN) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW |
MKZ |
