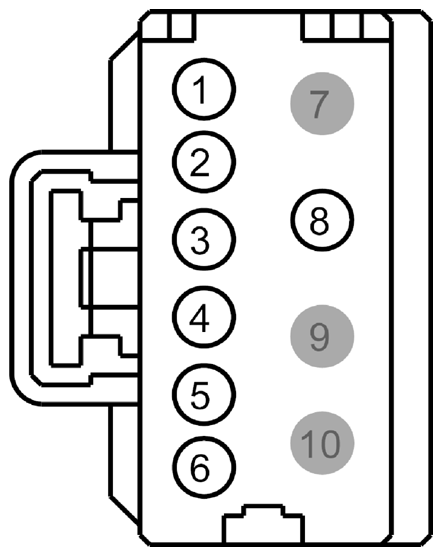

Battery Charger Control Module (BCCM) Connector End View (C4455B)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VYB18 (WH-GN) | 22 | CTRL MOD. - TRACTION CONTROL BATTERY # COOLING FAN PWM (PWMB) | |
| 2 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 3 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 4 | VYB19 (GY-VT) | 22 | SENSOR - TRACTION CONTROL BATTERY # COOLING FAN FEEDBACK (FBB) | |
| 5 | CYD14 (GN-BN) | 22 | CTRL MOD. - DC/DC CONVERTER # DC/DC WAKEUP (DCDC_WKUP) | |
| 6 | CBB29 (WH-VT) | 18 | FUSE - 29 OR CIRCUIT BREAKER | |
| 7 | * | * | Not Used | |
| 8 | SBB57 (RD) | 10 | FUSE - 64 OR CIRCUIT BREAKER | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used |

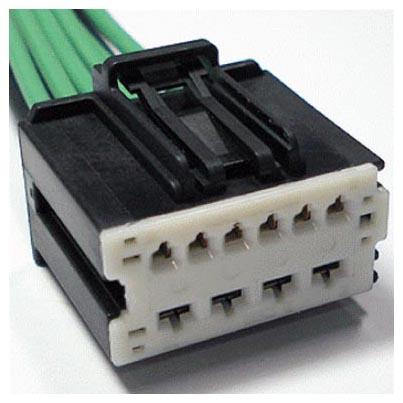

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1042 | Service Part Number: AU2Z-14S411-CA Gauge: 12 14 Pin material: Tin & Silver Cavities: 10 Vehicle Uses
|
